产品概述

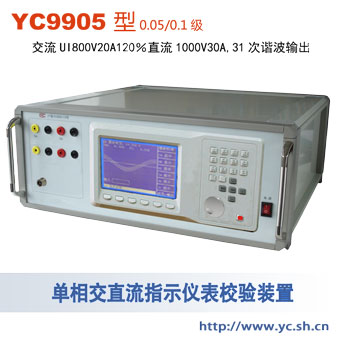

YC9905型单相交直流指示仪表校验装置
YC9905型单相交直流电压电流表校验装置（俗称）
专门用于校验交直流电压表、电流表、功率表、功率因数表、相位表、频率表
等各种交直流电表。可以选配电能表校验功能。
本产品是按照检定规程JJG124-2005《电流表、电压表、功率表和电阻表检定规程》、JJG307-2006《机电式电能表检定规程》以及相关国家标准的要求而设计的单相0.05级表源一体化装置，整套装置由：单相交流电压标准源+单相交流电流标准源＋直流电压标准源+直流电流标准源+计算机数据处理系统构成，装置中标准表的核心技术是用数字信号处理器（DSP）和16位高速模数转换器组成的高精度工频交流采集器；功率源的信号部分也是用DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。
显示器采用标准图形240×128点阵液晶单色屏，图表字符，显示清晰。电路设计保护完善，运行可靠，操作方便。
产品特点
 |
可自动或手动检定电力系统中各种工频电表和直流电表的基本误差，如：
1）交流电压表、电流表、功率表、功率因数表、相位表、频率表和多功能电表；
2）直流电压表、电流表
3）单相交流电能表（选配） |
|
|
装置可检定0.2级（或0.1级）及以下等级的交流仪表、直流仪表、变送器、交流采样式仪表和电能表、谐波测量仪表等等。 |
|
|
在测量交流电压、电流、有功功率时，其准确度为0.05级； |
|
|
装置内
置高于60kHz工作频率的数字/频率转换器（DFC）和多个电流量程，所以在测量电能时的准确度也能保证为0.05级。 |
|
|
可生成具有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。 |
|
|
成套设备具有自动校准功能，能根据外接标准的示值，修定功率源的输出值。 |
|
|
设有RS-232接口，通过上位机软件由PC控制本装置可进行自动或手动检验，并对结果进行处理和管理。 |
|
|
设有大容量的非易失性存贮器，可存贮500块被检表的检测原始数据，以供查阅和上传。
|
技术指标：
1、交流输出
|
|
电压量程（V）：50（57.7）、100、200（220）、400（380）、800，每相最大输出容量20VA；
|
|
|
电流量程（A）：0.5、1、2.5、5、10、20（或25A），每相最大输出容量20VA；
|
|
|
电压、电流调节范围：0～120%（电压800V除外），调节细度：
0.005%； |
|
|
电压、电流、有功功率及电能准确度：0.05% 或
0.1%[±(0.03%RD + 0.02%RG)]
|
|
|
电流对同名相电压的相位准确度：0.05°；
|
|
|
频率调节范围：
45～65Hz，调节细度0.001Hz，调定值准确度：5×10-5；
|
|
|
相位调节范围：
0～359.99°，调定值准确度：0.05°；调节细度：0.01°；
|
|
|
电压、电流输出波形失真度：≤0.3%；
|
|
|
电压、电流及功率输出稳定度：≤0.01%/60s(峰一峰值)
|
|
|
谐波2～31次，幅度 0～20%，相位细度0.01°•N（N为谐波次数
） |
|
|
功率因数测量误差：±0.0002。
|
2、直流输出
|
|
电压量程(包括辅助量程)
200mV、400mV、2V、4V、20V、40V、100V、200V、400V、1000V；
|
|
|
电流量程(包括辅助量程)
0.3A、0.5A、1A、3A、10A、30A；
|
|
|
电压、电流输出容量：最大20W；
|
|
|
电压、电流调节范围：0～120% （电压1000V电流30A除外）；
|
|
|
电压、电流调节细度：0.005%；
|
|
|
电压、电流调定值准确度：0.05 %
|
|
|
电压、电流稳定度： ≤0.01%/60s（峰一峰值）；
|
|
|
电压调定值准确度：0.05%或0.1级，±（0.03%RD
+ 0.02%RG |
|
|
电流调定值准确度：0.05%或0.1级，±（0.06%RD
+ 0.04%RG |
|
|
电压、电流输出纹波≤1%。
|
|
|
纹波及噪声电压引起的误差 ≤±0.01%RG；
|
3、工作电源：单相220V土10%，50Hz土5%
4、使用环境：温度20℃土10℃，相对湿度≤85%RH。
5、体积重量：440X460×165mm3，约12kg
|
