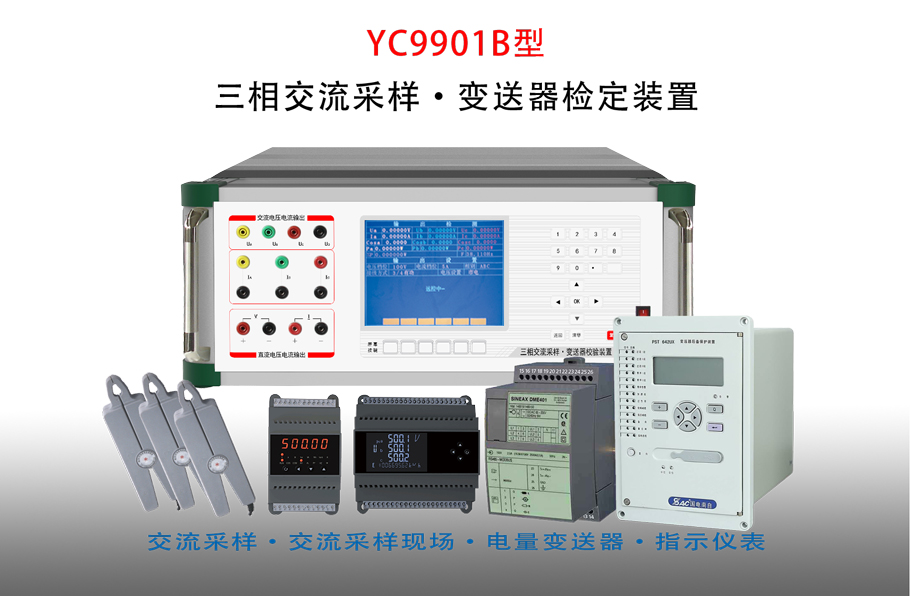

YC9901B型交流采样变送器校验装置（含现场校验功能，见右上图），是按照GB/T13729-92《远动终端通用技术条件》、DL/T630-1997《交流采样远动终端技术条件》和检定规程JJG126-95《交流电量变换为直流电量电工测量变送器检定规程》以及国家电网公司《交流采样测量装置校验规范》的要求而设计的三相0.05级表源一体化装置。
装置中标准表的核心技术是由数字信号处理器（DSP）和16位高速模数转换器组成的高精度工频交流采集器；程控功率源的信号部分也是由DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。
装置模拟量输出和模拟量输入的量程充分考虑了上述：GB/T13729-92、DL/T630-1997和JJG126-95等规程中所有的优先和非优先采用值。
装置界面采用6.5英寸TFT彩色液晶屏，图表字符显示清晰亮丽。装置具有精度高、工作稳定可靠、操作方便灵活等特点。
装置为模块化设计，各种测试功能可任意组合，可根据用户需求选装
指示仪表检定功能、电能表校验功能、交流采样终端检测功能等等。
产品特点
 |
交流输出：
 |
电压量程：57.7V、100V、220V、380V，每相最大输出容量20VA； |
|
电流量程：1A、5A，每相最大输出容量10VA； |
|
电压、电流调节范围：3×量程×（0～120%），调节细度5×10-5； |
|
频率调节范围：45～65Hz，调节细度：0.001Hz，调定值准确度：5×10-5； |
|
相位调节范围：0～359.99°,调节细度0.01°； |
|
电压、电流、功率测量准确度：0.05%； |
|
电压、电流输出波形失真度：≤0.3%； |
|
电压、电流及功率输出稳定度：≤0.01%/60s(峰一峰值)； |
|
谐波：次数2～31次，幅度0～20%，相位细度：0.01°×N（N为谐波次数)。 |
|
|
模拟量输出：（可选）
|
电压量程：±1V、±5V、±10V;
|
|
最大输出功率：6W |
|
电流量程：±1、±2.5、±5、±10、±20mA;
|
|
最大输出功率：0.24W； |
|
输出范围：1×量程×(0～120%)
|
|
纹波含量：≤0.5% |
|
稳定度：≤0.01%/1min |
|
电压、电流准确度：0.05%。 |
|
|
变送器测量
|
直流电压：±1V、±5V、±10V、±20V、1～5、2～10、1～3～5、2～6～10V， 准确度0.02%；
|
|
直流电流：±1A、±2.5A、±5A、±10A、±20A、4～20、4～12～2OmA，准确度：0.02%；
|
|
纹波准确度：1%，
|
|
响应时间：40ms； |
|
|
在线测量：（配置钳形电流互感器3只） 0～120V、0～6A，准确度：0.1% |
|
基波移相
 |
分相移相以Ua为参考，Ub、Uc和Ia、Ib、Ic皆可对Ua做0.00°～359.99°移相；
|
|
|
电流对同名相电压三相统调移相0.00°～359.99°，幅度和相位的分相调节能输出所需的三相不平衡输出；
|
|
|
准确度：±0.2°
|
|
|
畸变波输出
|
|
谐波次数：2～31次，同时含有的谐波个数0～30个；
|
|
|
谐波幅度：总谐波的峰一峰值应不大于以峰-峰值表示的基波额定值（即电压、电流
量程)的50%；同时，包括基波在内的畸变波峰-峰值应不大于以峰-峰值表示的基波额定值的125%；
|
|
|
各次谐波对基波移相（以基波正过零为参考相位）0～360°。
|
|
|
三相相角对称度 (在未作分相相位调节的情况下)
|
|
三相四线 相电压之间120°±0.2°；
|
|
|
三相三线 UAB对UCB滞后60°±0.2°；
|
|
|
相电流对同名相电压：±0.20°。
|
|
|
测量下列电量时的准确度
1）正弦波下工频电压、电流、有功功率及电能：0.05%；
2）正弦波下工频交流无功率及电能：0.1%；
3）频率（456～5Hz）5×10-5；
4）电流对同名相电压的相位：0.05°；
|
|
工作电源：单相220V±10%,50Hz±5% |
|
使用环境：温度20℃土10℃，相对湿度≤85%RH. |
|
体积重量：460×360×175mm3，约15kg。
|
