产品概述

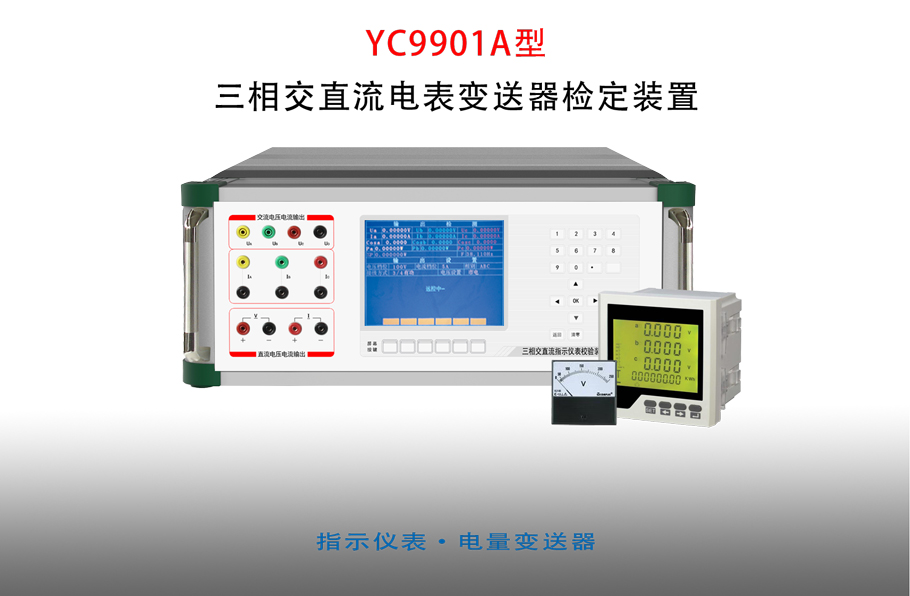

YC9901A型三相交直流电表·变送器校验装置
，是按照国家《JJG126-95交流电量变换为直流电量电工测量变送器检定规程》、《JJG124-2005电流表、电压表、功率表和电阻表检定规程》和《JJG307-2006》的要求而设计的三相0.05级表源一体化装置。装置采用6.5英寸TFT彩色屏,显示清晰亮丽。装置具有精度高、工作稳定可靠、操作方便灵活等特点。
装置标准表的核心技术是由数字信号处理器（DSP）和16位高速模数转换器组成的高精度工频交流采集器；源的信号部分也是用DSP和16位高速数模转换器组成的可控制的正弦波、畸变波信号源。
本装置模拟量输出和模拟量输入的量程，充分考虑了《GB/T13729-92》、《DL/T630-1997》和《JJG126—95》规程中所有的优先和非优先采用值。
YC9901A系列装置为模块化设计，各种测试功能可任意组合，可根据用户需求选装指示仪表检定功能、电能表校验功能、交流采样
器检测功能等等。
产品特点
 |
可自动检验电测量变送器的基本误差，电压、电流、
波形、功率因数等影响量引起的改变量，变送器输出直流电压（电流）中的纹波含量和响应时间等。 |
|
可半自动校验多种指示仪表（含指针式和数字式）。 |
|
可生成含有2～31次谐波的畸变波，谐波个数、次 数、幅度以及谐波对基波的相位均可程控。 |
|
在测量电压、电流、有功功率时，其准确度：为0.05
级，由于装置内设有高于60kHz工作频率的数字/频率转换器（DFC）和多个电流量程，所以在测量电能时的准确度保证为：0.05级。 |
|
设有RS-232接口，通过上位机软件，由PC控制本装置可进行自动或手动检验，并对结果进行处理和管理。 |
|
设有大容量的非易失性存贮器，可存贮300块被检查的检测原始数据，以供查阅和上传。 |
技术指标：
1、交流输出
 |
电压量程：50（57.7）V、100V、200（220）V、400（380）V、800V，每相最大输出容量20VA；
|
|
|
电流量程：
0.5、1、2.5、5、10、20A，每相最大输出容量：20VA；
|
|
|
电压、电流调节范围： 0～120%
（800V除外）,调节细度5×10-5；
|
|
|
电压、电流及功率输出稳定度：≤0.01%/6Os(峰一峰值)；
|
|
|
电压、电流波形失真度：≤0.3%；
|
|
|
频率范围：45～65Hz，调节细度：0.001Hz
|
|
|
相位范围：0～359.99°，调节细度：0.01°
|
|
|
谐波2～31次，幅度0～20%，相位细度：0.01°-N
(N为谐波次数)。 |
2、直流输出
|
|
电压量程：（包括辅助量程
）
75mV、75、150、300、500、 1000V，最大输出容量20W；
|
|
|
电流量程：（包括辅助量程
）
0.5、1、2.5、5、10、20A，最大输出容量：20W；
|
|
|
电压、电流调节范围：0～120%(1000V除外），调节细度5×10-5；
|
|
|
电压、电流输出稳定度：≤0.01%/60s（峰-峰值）；
|
|
|
电压调定值准确度：0.05%；
|
|
|
75mV输出(负载≥5Ω )准确度：0.1%；
|
|
|
电流调定值准确度：0.05%
|
3、变送器测量：
|
|
直流电压：
±1、±5、±10、±20、1～5、2～10、1～3～5、2～6～10V 0.01%；
|
|
|
直流电流：±1、±2.5、±5、±10、±20、4～20、4～12～20mA 0.01%；
|
|
|
纹波：1%；
|
|
|
响应时间：40ms。
|
4、模拟量输出（选项）
|
|
电压量程：±1、±5、±10V；
|
|
|
电流量程：±1、±2.5、±5、±10、±20mA；
|
|
|
电压、电流准确度：0.05%。
|
5、基波移相
|
|
分相移相以Ua为参考，Ub、Uc和Ia、Ib、Ic皆可对Ua做0.00°～359.99°移相；
|
|
|
电流对同名相电压三相统调移相0.00°～359.99°，幅度和相位的分相调节能输出所需的三相不平衡输出；
|
|
|
准确度：±0.2°
|
6.畸变波输出
|
|
谐波次数：2～31次，同时含有的谐波个数0～30个；
|
|
|
谐波幅度：总谐波的峰一峰值应不大于以峰-峰值表示的基波额定值（即电压、电流
量程)的50%；同时，包括基波在内的畸变波峰-峰值应不大于以峰-峰值表示的基波额定值的125%；
|
|
|
各次谐波对基波移相（以基波正过零为参考相位）0～360°。
|
7.三相相角对称度 (在未作分相相位调节的情况下)
|
|
三相四线 相电压之间120°±0.2°；
|
|
|
三相三线 UAB对UCB滞后60°±0.2°；
|
|
|
相电流对同名相电压：±0.20°。
|
8、测量下列电量时的准确度
1）正弦波下工频电压、电流、有功功率及电能：0.05%；
2）正弦波下工频交流无功率及电能：0.1%；
3）频率（456～5Hz）5×10-5；
4）电流对同名相电压的相位：0.05°；
9、工作电源：单相220V土10%，50Hz土5%
10、使用环境：温度20℃土10℃，相对湿度≤85%RH。
11、体积重量：460X450×175mm3，约20kg。
|
