标签：
指示仪表校验装置·仪表校验装置·仪表校验台
适用：
电压表、电流表、功率表、功率因数表、相位表、频率表、同步表......
产品概述

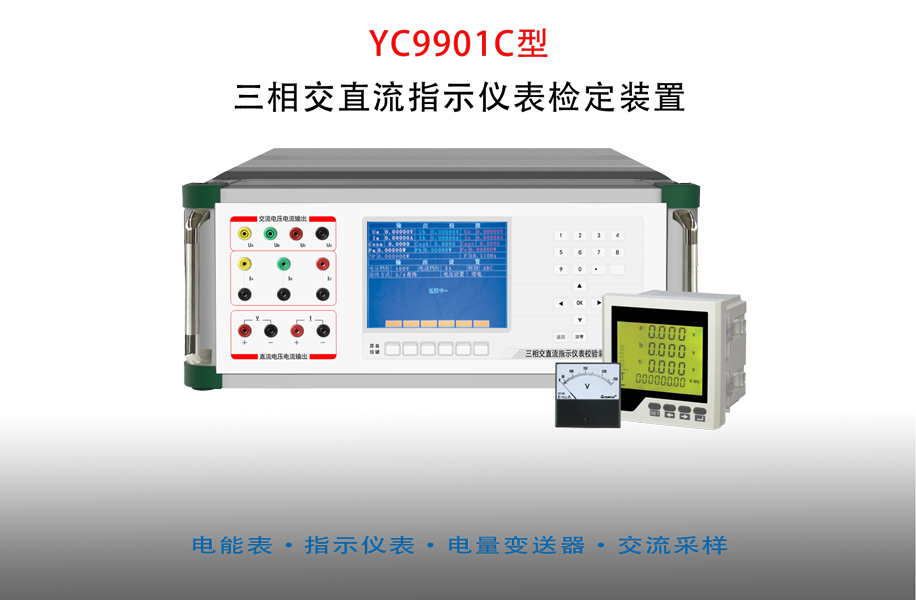

YC9901C型三相交直流指示仪表校验装置
YC9901C型三相交直流电压电流表校验装置
是一款专门用于校验检测电流表、电压表、功率表、功率因数表、相位表、频率表的一款设仪器，
也可以选配电能表校验功能。整套仪器由三相程控功率源、直流标准源、多功能标准表等功能模块组成，为表源一体式设计，整套设备配有校验程序和数据管理软件，仪器界面采用
6.5 英寸 TFT 彩色液晶屏，图形、表格、字符更显清晰、明快。整套设备具有精度高、工作稳定可靠、操作方便灵活等特点。
装置的核心技术是用数字信号处理器（DSP）和16位高速模数转换器组成的高精度工频交流采集器；并用DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源
（即程控功率源）。整套设备的程控功率源输出稳定、可靠、操作方便。内置多功能标准模块，精确度高、指示稳定，功能齐全
。可全自动或半自动检定各类交直流指示仪表，并给出符合规程要求的检定报告。
装置的相关技术指标严格遵照国家和行业技术标准与检定规程
，可按用户具体功能要求扩展校验变送器功能、虚负荷校验交流采样器功能、虚负荷校验电能表功能等。（注：对于有相应电量输出信息的被检表能实现自动检定
。本系列产品为模块化设计，各种测试功能可任意组合，可根据用户需求选装变送器校验功能
、交流采样检测功能等）
同系列产品还有大型机柜式装置，标准表和功率源可独立运行，分别检定，适合一般厂矿企业、电厂标准试验室建标使用，详情见下面链接——
产品特点
 |
可自动或手动检定电力系统中各种工频电表和直流电表的基本误差：
1）交流电压表、电流表、功率表、功率因数表、相位表、频率表和多功能电表；
2）直流电压、电流表
2）单相交流电能表(选配）
3）三相交流电能表(选配） |
|
|
装置可检定0.2级（或0.1级）及以下等级的交流仪表、直流仪表、变送器、交流采样式仪表和电能表、谐波测量仪表等等。 |
|
|
在测量交流电压、电流、有功功率时，其准确度为0.05级；由于装置内设有高于60KHz工作频率的数字/频率转换器（DFC）和多个电流量程，所以在测量电能时的准确度也能保证为0.05级。 |
|
|
可生成具有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。 |
|
|
设有RS-232接口，通过上位机软件由PC控制本装置可进行自动或手动检验，并对结果进行处理和管理。 |
|
|
设有大容量的非易失性存贮器，可存贮300块被检表的检测原始数据，以供查阅和上传。
|
技术指标：
1、交流输出
|
|
电压量程（V）：50（57.7）、100、200（220）、400（380）、800，每相最大输出容量20VA；
|
|
|
电流量程（A）：0.5、1、2.5、5、10、20，每相最大输出容量20VA；
|
|
|
电压、电流调节范围：0～120%（电压800V除外），调节细度：
0.005%； |
|
|
电压、电流、有功功率及电能准确度：0.05%
|
|
|
无功功率及电能准确度：0.1%；
|
|
|
电流对同名相电压的相位准确度：0.05°；
|
|
|
频率调节范围：
45～65Hz，调节细度0.001Hz，调定值准确度：5×10-5；
|
|
|
相位调节范围：
0～359.99°，调定值准确度：0.05°；调节细度：0.01°；
|
|
|
电压、电流输出波形失真度：≤0.3%；
|
|
|
电压、电流及功率输出稳定度：≤0.01%/60s(峰一峰值)
|
|
|
谐波2～31次，幅度 0～20%，相位细度0.01°•N（N为谐波次数
） |
|
|
功率因数测量误差：±0.0002。
|
2、直流输出
|
|
电压量程(包括辅助量程)
75(mV)、75、150、300、500、1000
V； |
|
|
电流量程(包括辅助量程)
0.5、1、2.5、5、10、20A；
|
|
|
电压、电流输出容量：最大20W；
|
|
|
电压、电流调节范围：0～120% （电压1000V除外）；
|
|
|
电压、电流调节细度：0.005%；
|
|
|
电压、电流调定值准确度：0.05 %
|
|
|
电压、电流稳定度： ≤0.01%/60s（峰一峰值）；
|
|
|
纹波及噪声电压引起的误差 ≤±0.01%RG；
|
|
|
负载从空载到满载引起的误差运 ≤0.01%RG；
|
|
|
75mV输出（负载≥5Ω）准确度0.1%。
|
3、基波移相
|
|
分相移相以Ua为参考，Ub、Uc和Ia、Ib、Ic皆可对Ua做0.00°～359.99°移相；
|
|
|
电流对同名相电压三相统调移相0.00°～359.99°，幅度和相位的分相调节能输出所需的三相不平衡输出；
|
|
|
准确度：±0.2°
|
4.畸变波输出
|
|
谐波次数：2～31次，同时含有的谐波个数0～30个；
|
|
|
谐波幅度：总谐波的峰一峰值应不大于以峰-峰值表示的基波额定值（即电压、电流
量程)的50%；同时，包括基波在内的畸变波峰-峰值应不大于以峰-峰值表示的基波额定值的125%；
|
|
|
各次谐波对基波移相（以基波正过零为参考相位）0～360°。
|
5.三相相角对称度 (在未作分相相位调节的情况下)
|
|
三相四线 相电压之间120°±0.2°；
|
|
|
三相三线 UAB对UCB滞后60°±0.2°；
|
|
|
相电流对同名相电压：±0.20°。
|
6、测量下列电量时的准确度
1）正弦波下工频电压、电流、有功功率及电能：0.05%；
2）正弦波下工频交流无功率及电能：0.1%；
3）频率（456～5Hz）5×10-5；
4）电流对同名相电压的相位：0.05°；
7、工作电源：单相220V土10%，50Hz土5%
8、使用环境：温度20℃土10℃，相对湿度≤85%RH。
9、体积重量：460X450×175mm3，约20kg。
|
资料下载 ：（点击下载）
标准配置：
