YC9906F型多功能电测仪表检定装置（准确度等级:0.05级或0.1级）

·技术协议	·选型报价	·使用手册
·产品彩页	·检测报告	·选型手册

产品概述

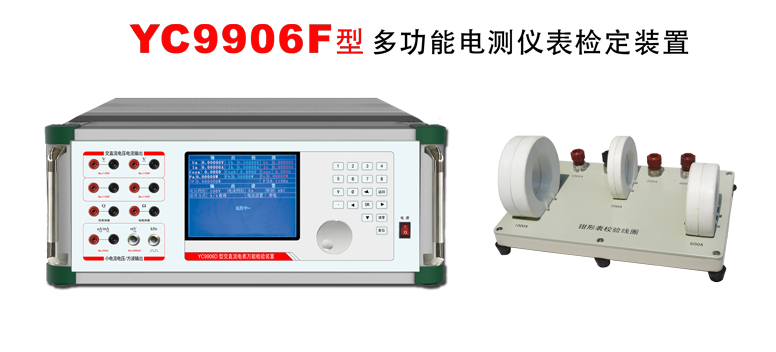

YC9906F型多功能电测仪表检定装置

是按照检定规程JJG124-2005《电流表、电压表、功率表和电阻表检定规程》的要求而设计的0.05级或0.1级的单相交流和直流表源一体化检定装置。适用于检测电流表、电压表、功率表、电阻表、万用表等，选配钳形表测试线圈后还可以检测交直流钳形电流表。

整套装置的信号部分采用DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源（线性源）。电路设计完善、运行可靠、操作方便。

装置外观采用了19英寸标准便携式机箱结构，大型液晶显，轻触式按键，还可通过上位机软件操作。

产品特点

1. 装置由可输出单相交流电压标准源、电流标准源和直流电压标准源、电流标准源所组成。

2. 有校准功能,即能根据外接标准的示值,修正标准源的输出值。

3. 适合检定量程内的电流表、电压表、功率表、电阻表，以三用表、万用表等。

4. 适合检定1999（9）,3999（9）位显示的数字万用表。

5. 可手动和半自动检验0.2级及以下等级的数字万用表、指针式万用表、安装式数字仪表,包括有直流模拟量输出的数字仪表。

6. 可生成含有2～31次谐波的畸变波,谐波个数、次数、幅度以及谐波对基波的相位均可程控。

7. 设有RS-232接口和大容量的非易失性存贮器,可存贮500块被检表的检测数据。通过上位机软件,由PC控制本装置可进行自动和手动检验,并对结果进行处理和管理。

技术指标：

1. 交流输出：

1.1 电压量程 200mV、400mV、2000mV、4000mV 、20V、100V、200V、 500V、1000V；

1.2 电流量程 200uA、400uA、2mA、4mA、20mA、40mA、0.2A、0.5A、2A、5A、10A、20A；

1.3 调节范围 0～120%(1000V电压除外）；

1.4 调节细度 5×10-5；

1.5 电压、电流输出容量最大20VA；

1.6 电压、电流调定准确度：

A型：电压20～1000V,电流0.2～20A量程 ±(0.03%RD+0.02%FS）；
B型：电压200～400mV,电流200uA～40mA量程±(0.3%RD+0.2%FS）；

1.7 电压、电流输出稳定度

A型：≤0.01%/60S；
B型：≤0.05%/60s；

1.8 电压、电流波形失真度≤0.3%；

1.9 正弦波输出频率调节范围 (45～65)N Hz (N＝1,2,3,…31）；

1.10 正弦波输出频率调节细度 0.001N Hz (N=1,2,3,,……H-31)；

1.11 正弦波输出频率调定准确度 5×10-5；

1.12 谐波输出2～31次,幅度0～20%(基波额定值)；相位细度0.01°N(N为谐波次数,N=2,3,4……31)；输出可以同时含有多个谐波,也可以设基波幅度为0,输出高于工频的正弦波。

2. 直流输出：

2.1 电压量程：200 mV、400mV、2000mV、4000mV、20V、40V、100V、200V、400V、1000V；

2.2 电流量程：20μA、40μA、200μA、400μA 、2mA、4mA、20mA、40mA、0.2A、1A、2.5A、 5A、10A、20A；

2.3 电压、电流调节范围：0～110% (1000V电压除外)；

2.4 电压、电流调节细度 5×10-5；

2.5 电压、电流输出容量最大20W；

2.6 电压、电流调定准确度 ±(0.03%RD+0.02%Fs）；

2.7 电压、电流输出稳定度≤0.01%/60s；

2.8 电压、电流输出纹波≤1%。

3. 点频方波（选配功能）

3.1 点频方波输出：1kHz、5kHz、10kHz、50kHz、100kHz、200kHz、1000kHz；

3.1 方波幅度 4.5V。

3.1 调定准确度 5×10-5;s；

4. 电子电阻箱输出

4.1 量程： 0～200Ω、200Ω～400Ω、0～2KΩ、2kΩ～4KΩ、0～20kΩ、20KΩ～ 40KΩ、0～200kΩ、200kΩ～400kΩ、0～2MΩ、2MΩ ～4MΩ；

4.2 调节细度： 0.025%;

4.3 调定准确度：±(0.12%RD+0.08%FS) (0～2MΩ、2MΩ～4MΩ档除外）；0～2MΩ、 2MΩ ～4MΩ档时 ±(0.3%RD+0.2%FS)。

5. 钳表表标准线圈量程和准确度（选配功能）

1）钳型表200A线圈准确度±0.2%；
2）钳形表600A线圈准确度±0.5%；
3）钳表表1000A线圈准确度±1%；

6. 工作电源：单相220V±10%,50Hz±5%

7. 使用环境：温度20℃土10℃，相对湿度≤85%RH.

8. 体积重量：440×450×160mm³，约12kg

9. 标配说明：

9.1 主机1套

9.2 测试线1套

9.3 电源线1条

9.4 数据管理软件

9.5 产品说明书

9.6 出厂检测报告

9.7 产品合格证

9.8 产品装箱清单

选配说明：
