产品概述

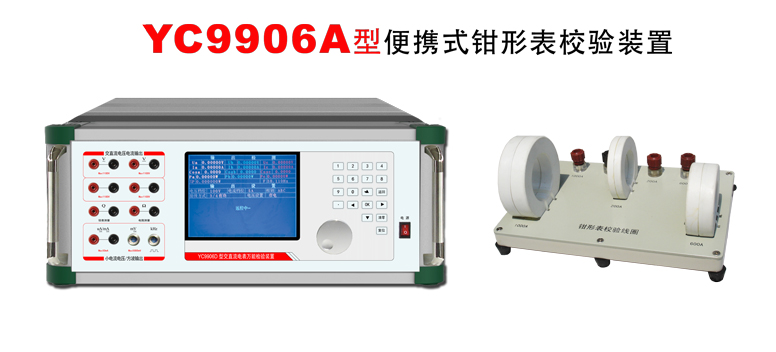

YC9906A型 便携式钳形电流表检定装置
俗称：钳型表检定装置。是按照检定规程JJG124-2005《电流表、电压表、功率表和电阻表检定规程》的要求而设计的0.05级或0.1级
的单相交流和直流表源一体化检定装置。
配置有专门的钳形表检测线圈，最大可测量1000A钳形电流表的准确度。因此该装置也俗称：钳形表校验装置、钳形表校准仪、钳形表校验仪等，因可用于钳形电流表的检测，故有时也俗称为钳型电流表检定装置。
整套装置的信号部分采用DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源（线性源）。
电路设计完善、运行可靠、操作方便。
装置外观采用了19英寸标准便携式机箱结构，大型液晶显
，轻触式按键，还可通过上位机软件操作。
产品特点
 |
装置由可输出单相交流电压标准源、电流标准源和直 流电压标准源、电流标准源所组成。
|
|
|
有校准功能,即能根据外接标准的示值,修正标准源的 输出值。
|
|
|
还可在量程范围内检定1999（9）,3999（9）位显示的 数字万用表。
|
|
|
并可手动和半自动检验0.2级及以下等级的数字万用表、 指针式万用表、安装式数字仪表,包括有直流模拟量输出的数字仪表。
|
|
|
可生成含有2～31次谐波的畸变波,谐波个数、次数、幅度以及谐波对基波的相位均可程控。
|
|
|
设有RS-232接口和大容量的非易失性存贮器,可存贮500块被检表的检测数据。通过上
位机软件,由PC控制本装置可进行自动和手动检验,并对结果进行处理和管理。
|
技术指标：
 |
交流输出：
 |
电压量程
200mV、400mV、2000mV、4000mV 、20V、100V、200V、 500V、1000V； |
|
电流量程
200uA、400uA、2mA、4mA、20mA、40mA、0.2A、0.5A、2A、5A、10A、20A； |
|
调节范围
0～120%(1000V电压除外）； |
|
调节细度
5×10-5； |
|
电压、电流输出容量 最大20VA； |
|
电压、电流调定准确度：
A型：电压20～1000V,电流0.2～20A量程 ±(0.03%RD+0.02%FS）；
B型：电压200～400mV,电流200uA～40mA量程±(0.3%RD+0.2%FS）； |
|
电压、电流输出稳定度
A型：≤0.01%/60S；
B型：≤0.05%/60s； |
|
电压、电流波形失真度≤0.3%； |
|
正弦波输出频率调节范围 (45～65)N Hz (N＝1,2,3,…31）； |
|
正弦波输出频率调节细度 0.001N Hz (N=1,2,3,,……H-31)； |
|
正弦波输出频率调定准确度 5×10-5； |
|
谐波输出2～31次,幅度0～20%(基波额定值)；相位细度0.01°N(N为谐波
次数,N=2,3,4……31)；输出可以同时含有多个谐波,也可以设基波幅度为0,输 出高于工频的正弦波。
|
|
|
直流输出：
|
电压量程：200
mV、400mV、2000mV、4000mV、20V、40V、100V、200V、400V、1000V； |
|
电流量程：20μA、40μA、200μA、400μA
、2mA、4mA、20mA、40mA、0.2A、1A、2.5A、 5A、10A、20A； |
|
电压、电流调节范围：0～110% (1000V电压除外)； |
|
电压、电流调节细度 5×10-5； |
|
电压、电流输出容量 最大20W； |
|
电压、电流调定准确度 ±(0.03%RD+0.02%Fs）； |
|
电压、电流输出稳定度≤0.01%/60s； |
|
电压、电流输出纹波≤1%。 |
|
|
点频方波
|
点频方波输出：1kHz、5kHz、10kHz、50kHz、100kHz、200kHz、1000kHz； |
|
方波幅度
4.5V。 |
|
调定准确度 5×10-5;s； |
|
|
电子电阻箱输出
|
|
量程：
0～200Ω、200Ω～400Ω、0～2KΩ、2kΩ～4KΩ、0～20kΩ、20KΩ～
40KΩ、0～200kΩ、200kΩ～400kΩ、0～2MΩ、2MΩ ～4MΩ； |
|
|
调节细度： 0.025%; |
|
|
调定准确度：±(0.12%RD+0.08%FS)
(0～2MΩ、2MΩ～4MΩ档除外）；0～2MΩ、 2MΩ ～4MΩ档时 ±(0.3%RD+0.2%FS)。
|
|
|
钳表表标准线圈量程和准确度
1）钳型表200A线圈准确度±0.2%；
2）钳形表600A线圈准确度±0.5%；
3）钳表表1000A线圈准确度±1%； |
|
工作电源：单相220V±10%,50Hz±5% |
|
使用环境：温度20℃土10℃，相对湿度≤85%RH. |
|
体积重量：440×450×160mm3，约12kg |
|
|
实用链接
短信137 0168 9331索取文档密码 |
|
——为防范不法厂商盗用，部分文件有加密——
资料下载: 点击下载
上述文件下载如遇问题，请提交
接收邮箱索取！ |
|
配置说明： |
|
标配说明：
1、主机1套
2、测试线1套
3、电源线1条
4、数据管理软件
5、产品说明书
6、出厂检测报告
7、产品合格证
8、产品装箱清单
选配说明：
|
|
技术说明: |
|
制造
参考标准
1、电力行业标准：
《SD110-83电测量指示仪表检验规程》
《SD111-83交流仪表检验装置检定方法》
2、国家计量检定规程
《工频单相相位表检定规程JJG 440-86》
《指针式频率检定规程JJG 603-89》
《电测量变送器检定规程JJG 01-94
》
《电流表电压表功率表及电阻表检定规程JJG124-93》。
引用标准
1、企业标准《QB/GXX-2001产品检验检定规程》（密）
2、企业标准《QB/BXX-2001企业产品生产标准》（密）
|
|
