产品概述

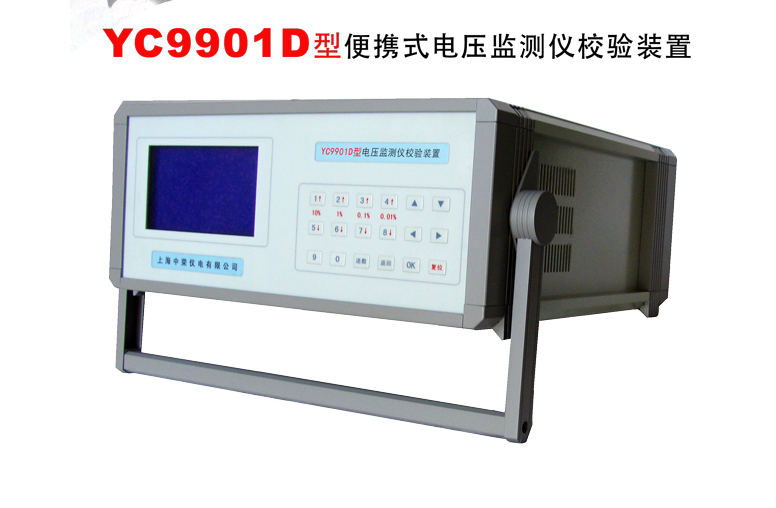

YC9901D系列便携式电压监测仪校验装置
是参照原电力行业标准DL500-92《电压监测仪订货技术条件》中有关精度测试的要求而设计的表源一体化装置。表的核心技术是采用数字信号处理器（DSP）和16位高速模数转换器构成的0.05级工频交流数据采集器,源的信号部分也采用DSP和16位数模转换器组成的正弦波或含有可程控的畸变波信号源。装置内还装有准确度为1×10-6的标准计时器。装置可用于测定统计式监测仪和记录式监测仪的综合测量误差、电压监测总时间、电压超上限时间、电压超下限时间、灵敏度测试、电源电压与频率试验(在正常使用的环境条件下)、谐波影响试验等。当监测仪自身功耗≤3VA时,每路电压输出具有同时带10只电压监测仪的负载能力(指工作电源额定电压相同、或者外接电源而监测电压额定值相同)。在测试监测仪的精度时,升降电压的过程可由程序控制。可输出含有2～32次谐波的畸变波,其谐波次数、幅度、谐波对基波的相位皆可程控。
设有RS-232接口和大容量的非易失性存贮器,可存贮248块被检表的检测数据。通过上位机软件,由PC控制本装置可进行自动和手动检验,并对结果进行处理和管理。
本装置还可在线测量交流电压和电压中的谐波含量(直到32次)以及电压失真度等。
产品特点
 |
可自动检验电力系统中各种交流采样装置和电测量变送器的基本误差，电压、电流、波形、功率因数等影响量引起的改变量，变送器输出直流电压（电流）中的纹波含量和响应时间等。 |
|
|
可生成2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。 |
|
|
功放的工作频带为40Hz～1kHz，有良好的线性。电流功放为恒流源，电压功放为恒压源。由于重量轻，因此更适合用于现场校验交流采样器和电测量变送器。 |
|
|
可离线（虚负荷）校验或在线（实负荷）检验交流采样器。
|
|
|
配置有RS-232接口。通过上位机软件，由PC控制本装置可进行自动或手动检验，并对结果进行处理和管理。 |
|
|
设有大容量的非易失性存贮器，可存贮300台检测原始数据，以供查阅和上传。
|
技术指标：
 |
交流输出：
 |
量程：57.7V、100V、220V、380V；
|
|
调节范围：0～130%； |
|
调节细度：0.01%； |
|
失真度(输出正弦波时) ≤0.3%；
|
|
频率(基波) 45～65Hz, 调节细度0.001Hz；
|
|
输出容量 30VA； |
|
输出畸变波时所含有的谐波 次数2～32次；
幅度 0～30%；谐波对基波的相角 0～360° |
|
|
交流测量
：
|
量程 57.7V、100V、220V、380V, 自动切换； |
|
准确度 0.05%； |
|
谐波及失真度测量 谐波次数32次；
谐波误差±0.1%；失真度误差± 0.1%。 |
|
|
时间间隔精度：
0.2秒/24小时。 |
|
工作电源：单相220V±10%,50Hz±5% |
|
使用环境：温度20℃土10℃，相对湿度≤85%RH. |
|
体积重量：345×330×150mm3,约8kg。
|
|
|
实用链接
短信137
0168 9331索取文档密码 |
|
——为防范不法厂商盗用，部分文件加密——
资料下载 ：点击下载...
上述文件下载如遇问题，请提交接收邮箱索取！ |
|
配置说明： |
|
标配说明：
1、主机1套
2、测试线1套
3、电源线1条
4、数据管理软件
5、产品说明书
6、出厂检测报告
7、产品合格证
8、产品装箱清单
选配说明：
|
|
