产品型号:>>DM212A+

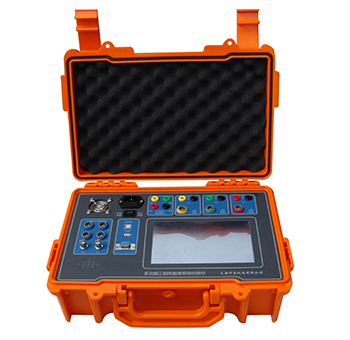

产品名称:>>DM212A+多功能三相电能表现场校验仪(已停产）
DM212A+多功能三相电能表现场校验仪是原DM212A的升级产品具有同步工频电力参数测量功能，可现场不断电、不拆线校验各种有功、无功电能表，并自动判别电能表错误接线；适配5A至2000A多种规格的电流钳后，可对电能计量柜的综合误差、电流互感器变比、电能质量（谐波）进行测量。是集电能表校验、电参量测试和检测电网中发生波形畸变、电压波动与闪变和三相不平衡等电能质量问题为一体的高精度测试仪器。
主要指标
>电压0-500V >电流0.05A-10A
>相位0-360度 >频率45-65Hz
>谐波2-51次 >精度0.05级/0.1级
>相位0-360度 >频率45-65Hz
>谐波2-51次 >精度0.05级/0.1级
主要特点
1. 电能表校验：校验单相、三相有功、无功电子式电能表，标准电能表、机械式电能表、机电一体电能表、预付费电能表以及多功能电能表，及电能进行4象限测量；
2. 全量程自动切换：具有单、三相电压、电流测量量程自动切换功能，无需手动操作；
3. 主副表校验功能：三路脉冲输入，可单表校验也可设置为主副表双通道或三通道校验；
4. 多参数测量：测量交流电压、电流、功率、电能和、频率、相位、功率因数、谐波电能，以及电压电流的幅度不对称度及相位的不对称度、波形失真度、被检表电能脉冲常数、低压CT变比及角差等多种参数。其中无功功率及电能可进行真无功、跨相无功、人工中性点无功等多方式测量；
5. 7寸800*480点阵TFT真彩色液晶显示器，触摸屏操作，界面显示清晰直观，操作简单方便；
6. 图形化界面：实时显示电压、电流矢量图、波形图、谐波直方图、谐波含量、谐波幅值进行谐波分析；
7. 基波功率测量：可测量2-63次谐波，可进行全功率测量，也可进行基波功率测量；
8. 自动判线：自动判别三相三线及三相四线电能表计错误接线，指出错误接线位置，并自动计算更正系数；
9. 误差曲线记录：自动绘制500个校验点的误差曲线示意图；
10. 功率需量测量：区间式和滑差式需量测量可任意设置；
11. 功率稳定度：三种功率稳定度算法可任意设置；
12. 负荷曲线记录（趋势记录）：电压/电流/频率/功率/功率因数等数据项任意选定自动绘制曲线图；
13. 电能累计功能:电能表现场走字试验，校验计度器走字误差；
14. 配备大钳表可进行低压电能计量装置综合误差的实负荷测量；
15. 可进行电压质量不平衡计算，及三相电压及电流矢量和计算；
16. 人性化设计，功能合理组合，触摸屏按键，“一指键”切换，操作简捷；
17. 可存储1000组测量数据，并可通过U盘扩展大容量存储空间；
18. 内置标准汉字库，采用智能拼音汉字输入方法输入汉字/字母/数字等存储内容；
19. 仪器配备USB接口，通过U盘下装工作参数或转存测量数据；
20. 仪器配备485接口，读取多功能电能表（国标645协议）的电能数据。
2. 全量程自动切换：具有单、三相电压、电流测量量程自动切换功能，无需手动操作；
3. 主副表校验功能：三路脉冲输入，可单表校验也可设置为主副表双通道或三通道校验；
4. 多参数测量：测量交流电压、电流、功率、电能和、频率、相位、功率因数、谐波电能，以及电压电流的幅度不对称度及相位的不对称度、波形失真度、被检表电能脉冲常数、低压CT变比及角差等多种参数。其中无功功率及电能可进行真无功、跨相无功、人工中性点无功等多方式测量；
5. 7寸800*480点阵TFT真彩色液晶显示器，触摸屏操作，界面显示清晰直观，操作简单方便；
6. 图形化界面：实时显示电压、电流矢量图、波形图、谐波直方图、谐波含量、谐波幅值进行谐波分析；
7. 基波功率测量：可测量2-63次谐波，可进行全功率测量，也可进行基波功率测量；
8. 自动判线：自动判别三相三线及三相四线电能表计错误接线，指出错误接线位置，并自动计算更正系数；
9. 误差曲线记录：自动绘制500个校验点的误差曲线示意图；
10. 功率需量测量：区间式和滑差式需量测量可任意设置；
11. 功率稳定度：三种功率稳定度算法可任意设置；
12. 负荷曲线记录（趋势记录）：电压/电流/频率/功率/功率因数等数据项任意选定自动绘制曲线图；
13. 电能累计功能:电能表现场走字试验，校验计度器走字误差；
14. 配备大钳表可进行低压电能计量装置综合误差的实负荷测量；
15. 可进行电压质量不平衡计算，及三相电压及电流矢量和计算；
16. 人性化设计，功能合理组合，触摸屏按键，“一指键”切换，操作简捷；
17. 可存储1000组测量数据，并可通过U盘扩展大容量存储空间；
18. 内置标准汉字库，采用智能拼音汉字输入方法输入汉字/字母/数字等存储内容；
19. 仪器配备USB接口，通过U盘下装工作参数或转存测量数据；
20. 仪器配备485接口，读取多功能电能表（国标645协议）的电能数据。
产品用途
1. 电参数测量(U/I/Φ/P/Q/S/PF/Hz)；
2. 感性和容性电路负载特性判别；
3. 检测用电设备耗电量/功率测试；
4. 单、三相电能误差校验；
5. 低压计量装置综合测量；
6. 负荷曲线记录及负荷波动在线监视；
7. 可配备大电流钳表做电力线损管理数据采集；
8. 电网用电质量测量；
9. 户表接线检查，防窃电检查。
2. 感性和容性电路负载特性判别；
3. 检测用电设备耗电量/功率测试；
4. 单、三相电能误差校验；
5. 低压计量装置综合测量；
6. 负荷曲线记录及负荷波动在线监视；
7. 可配备大电流钳表做电力线损管理数据采集；
8. 电网用电质量测量；
9. 户表接线检查，防窃电检查。
