产品型号:>>DM3001

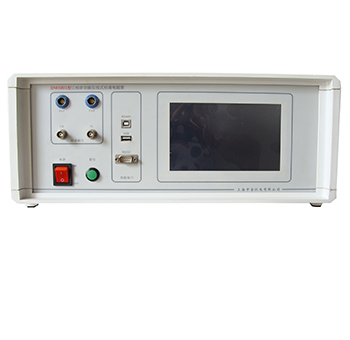

产品名称:>>DM3001宽量程三相多功能标准电能表现场校验仪(已停产）
DM3001宽量程三相多功能标准电能表现场校验仪，采用双内核控制技术，应用先进的128位数字处理器。具有同步工频电力参数测量功能（如：电压、电流有效值；有功、无功功率；功率因数；工频频率等），可校验各种有功、无功电能表；自动判别电表接线状态并提示接线错误；适配5A至2000A多种规格的电流钳后，可对电能计量柜的综合误差、电流互感器变比、电能质量（谐波）进行测量。
主要指标
>电压0-500V >电流1mA-100A
>相位0-360度 >频率45-65Hz
>精度0.02级/0.05级
>相位0-360度 >频率45-65Hz
>精度0.02级/0.05级
主要特点
1. 宽量程测量：
电压信号测量范围：（相电压）1～680V
电流信号测量范围： 0.25mA～120A宽量程电流输入端子，无须更换接线端子；
2. 多方式测量：可在单相、三相 Y/Δ等各种接线方式下对交流电压、电流、功率（有功功率、无功功 率、视在功率）及电能进行4象限测量；其中无功功率及电能可进行真无功、跨相无功、人工中性点无功等多方式测量；
3. 多功能测量：测量交流电压、电流、功率、电能和、频率、相位、功率因数，还可测量电压电流的幅度不对称度及相位的不对称度、波形失真度、空间磁感应强度（选配）、被检表电能脉冲常数、低压电流互感器变比及角差等多种参数；
4. 配置7寸800*480点阵TFT真彩色液晶显示器，显示清晰鲜明，色彩丰富；
5. 测量三相电压、电流波形；
6. 谐波及基波功率测量：可进行通常的全功率测量（包括基波和各次谐波的功率），也可进行基波功率测量（在含谐波的信号中仅测量其中的基波功率成分）；
7. 谐波测量：可测量工频电压、电流的50次以下谐波含量、谐波幅值，直方图显示谐波含量；
8. 电能误差校验：主副表双通道校验，可同时校验两块P/P、P/Q、Q/Q电能表，可校验电能表检定装置的电能计量误差和标准偏差估计值；
9. 自动判别P3/P4电能表计接线共1008种接线错误，并指出错误接线位置；
10. 误差曲线记录，显示误差曲线示意图；
11. 功率需量：区间式和滑差式需量测量；
12. 功率稳定度：可选三种功率稳定度算法；
13. 负荷曲线记录（趋势记录）：电压/电流/频率/功率/功率因数等数据项中任意可选进行记录；
14. 具有电能累计功能，可做电能表现场走字试验，校计度器走字误差；
15. 可进行电压质量不平衡计算，及三相电压及电流矢量和计算；
16. 矢量计算器，现场计算电压及电流矢量和；
17. 记录和检索：可对测量界面进行实时记录，并可检索查阅；
18. 可扩展USB接口，通过U盘下装工作参数或转存测量数据；
19. 可扩展485接口，读取多功能电能表（国标645协议）的电能数据；
20. 多用途：除可作为高精度现场校验仪使用外，也可作为电能表检定装置测试仪和多功能标准电能表，可单独使用，也可与PC机通讯遥控使用，还可配装在电能表检定装置中使用。
电压信号测量范围：（相电压）1～680V
电流信号测量范围： 0.25mA～120A宽量程电流输入端子，无须更换接线端子；
2. 多方式测量：可在单相、三相 Y/Δ等各种接线方式下对交流电压、电流、功率（有功功率、无功功 率、视在功率）及电能进行4象限测量；其中无功功率及电能可进行真无功、跨相无功、人工中性点无功等多方式测量；
3. 多功能测量：测量交流电压、电流、功率、电能和、频率、相位、功率因数，还可测量电压电流的幅度不对称度及相位的不对称度、波形失真度、空间磁感应强度（选配）、被检表电能脉冲常数、低压电流互感器变比及角差等多种参数；
4. 配置7寸800*480点阵TFT真彩色液晶显示器，显示清晰鲜明，色彩丰富；
5. 测量三相电压、电流波形；
6. 谐波及基波功率测量：可进行通常的全功率测量（包括基波和各次谐波的功率），也可进行基波功率测量（在含谐波的信号中仅测量其中的基波功率成分）；
7. 谐波测量：可测量工频电压、电流的50次以下谐波含量、谐波幅值，直方图显示谐波含量；
8. 电能误差校验：主副表双通道校验，可同时校验两块P/P、P/Q、Q/Q电能表，可校验电能表检定装置的电能计量误差和标准偏差估计值；
9. 自动判别P3/P4电能表计接线共1008种接线错误，并指出错误接线位置；
10. 误差曲线记录，显示误差曲线示意图；
11. 功率需量：区间式和滑差式需量测量；
12. 功率稳定度：可选三种功率稳定度算法；
13. 负荷曲线记录（趋势记录）：电压/电流/频率/功率/功率因数等数据项中任意可选进行记录；
14. 具有电能累计功能，可做电能表现场走字试验，校计度器走字误差；
15. 可进行电压质量不平衡计算，及三相电压及电流矢量和计算；
16. 矢量计算器，现场计算电压及电流矢量和；
17. 记录和检索：可对测量界面进行实时记录，并可检索查阅；
18. 可扩展USB接口，通过U盘下装工作参数或转存测量数据；
19. 可扩展485接口，读取多功能电能表（国标645协议）的电能数据；
20. 多用途：除可作为高精度现场校验仪使用外，也可作为电能表检定装置测试仪和多功能标准电能表，可单独使用，也可与PC机通讯遥控使用，还可配装在电能表检定装置中使用。
产品用途
1. 电参数测量(U/I/Φ/P/Q/S/PF/Hz)；
2. 感性和容性电路负载特性判别；
3. 检测用电设备耗电量/功率测试；
4. 单、三相电能误差校验；
5. 作为高精度标准电能表使用；
6. 负荷曲线记录及负荷波动在线监视；
7. 可配备大电流钳表做电力线损管理数据采集；
8. 电网用电质量测量。
2. 感性和容性电路负载特性判别；
3. 检测用电设备耗电量/功率测试；
4. 单、三相电能误差校验；
5. 作为高精度标准电能表使用；
6. 负荷曲线记录及负荷波动在线监视；
7. 可配备大电流钳表做电力线损管理数据采集；
8. 电网用电质量测量。
