产品型号:>>DM232+

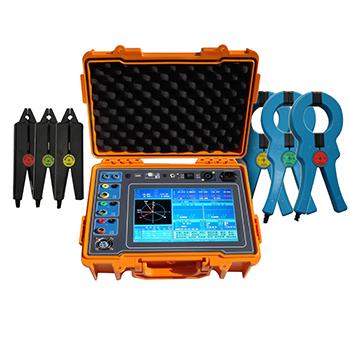

产品名称:>>DM232+多功能三相电能表现场校验仪(已停产)

 DM232+多功能三相电能表现场校验仪是DM232的升级产品,采用双内核控制技术,应用先进的128位数字处理器。具有同步工频电力参数测量功能(如:电压、电流有效值;有功、无功功率;功率因数;工频频率等),可校验各种有功、无功电能表;自动判别电表接线状态并提示接线错误;适配5A至2000A多种规格的电流钳后,可对电能计量柜的综合误差、电流互感器变比、电能质量(谐波)进行测量。





 扩展功能
二次压降测试

 主要指标
>电压0-500V             >电流0.05A-10A
>相位0-360度            >频率45-55Hz
>谐波2-51次              >精度0.05级

 主要特点
1. 采用10.2寸彩色液晶显示屏,触摸屏操作,一屏显示所有检测参数功能全信息量大;
2. 现场检验单相/三相各类电子式、感应式有功、无功电能表;也可现场检验单相电子式、感应式电能表;
3. 主副表校验:同时测量有功、无功或两个电能表的误差及电能累积功能;
4. 接线仿真功能:在不接入电压、电流信号时可模拟现场的各种接线,得出相应的接线结果;
5. 电参数测量:电压/电流/有功功率/无功功率/相位/频率/功率因数等参数,并显示动态六角向量图;
6. 自动接线判别,测量各种接线方式,显示查线结果,计算更正系数进行电量追补;
7. 5A钳误差自检,测量钳表的误差,可随时了解钳表的闭合情况;
8. 实时测量A、B、C三相电压、电流的波形及2-51次谐波柱状图,及时了解电网的供电质量;
9. 在高供高计时,空载也可识别接线,最小2mA启动电流;
10. 仪器内无可调电阻,所有误差全部采用软件修正;
11. 中文输入中文输入,支持拼音、五笔、五笔划等汉字输入法;
12. 电能累积功能,可以校验没有电能脉冲输出的电能表,或做为测试节能指标;
13. PT二次负荷在线测试、检测二次电压、电流、相位、导纳;
14. CT二次负荷在线测试,检测二次电压、电流、相位、阻抗;
15. 多种电源供电:测量端直接供电、外接插座供电,高性能锂电池供电;
16. 超大字体显示,远距离观测屏幕清楚直观;
17. 配备500A以上大钳表,直接测量低压电流互感器的变比和低压计量装置综合误差;
18. 可下装5000个用户的数据,所有现场需要输入的参数和下装的数据均可由用户自由定义;
19. 具有USB接口,连接优盘,形成超大型空间,方便数据拷贝;
20. 支持条形码扫描枪,自动录入电能表编码读取电表资产编号和铅封编号等(选配功能);
21. 红外光电头和485接口,自动读取多功能电能表及终端数据(选配功能);
22. 可选配二次压降测试功能。

 产品用途
1. 电参数测量(U/I/Φ/P/Q/S/PF/Hz);
2. 感性和容性电路负载特性判别;
3. 检测用电设备耗电量/功率测试;
4. 单、三相电能误差校验;
5. 低压计量装置综合测量;
6. 负荷曲线记录及负荷波动在线监视;
7. 可配备大电流钳表做电力线损管理数据采集;
8. 电网用电质量测量;
9. 户表接线检查,防窃电检查。



 技术指标
1. 电压测量:30-480V ,分辨率0.001V,准确度±0.05 % RD
2. 电流测量:端子测量(0.1~10A ) 分辨率0.0001A ,准确度±0.05% RD
                    5A钳表测量(过载10%In-200%In),准确度 ±0.2 % RD
3. 有功功率测量
    直接测量:电压30V~480V, 电流0.1A~10A ,准确度±0.05%
                    电压30V~480V,电流0.01A~0.1A,准确度±0.1%
    钳表测量:电压30V~480V, 电流10%In~200%In,准确度±0.2%
4. 无功功率测量
    直接测量:电压30V~480V,电流0.1A~10A, 准确度0.1%
                    电压30V~480V,电流0.01A~0.1A ,准确度0.2%
    钳表测量:电压30V~480V,电流10%In~200%In ,准确度0.5%
5. 相位测量
    相位测量范围: 0°~359.99°   分辨率0.01°
    直接测量:电压30V~480V,电流1A~10A,准确度0.05°
                    电压30V~480V,电流0.01A~0.1A,准确度 0.1°
    钳表测量:电压30V~480V,电流10%In~200%In,准确度0.5°
6. 频率测量
    频率测量范围: 45Hz~65Hz,分辨率:0.001Hz,准确度:0.01Hz
7. 功率因数测量
    功率因数测量范围: -1.0~0~+1.0
    直接测量:电压30V~480V,电流0.1A~10A,准确度:0.0005
    钳表测量:电压30V~480V,电流10%In~200%In,准确度:0.002
8. 有功电能测量
    直接测量:电压30V~480V,电流0.1A~10A,准确度:0.05%
                    电压30V~480V,电流0.01A~0.1A,准确度:0 .1%
    钳表测量:电压30V~480V,电流10%In~200%In,准确度:0.2%
9. 无功电能测量
    直接测量:电压30V~480V,电流0.1A~10A,准确度:0.1%
                    电压30V~480V,电流0.01A~0.1A ,准确度:0.2%
    钳表测量:电压30V~480V,电流10%In~200%In,准确度:0.5%
10. 电能脉冲输出
     电能输出脉冲常数(r/kwh)低频脉冲:3600脉/kwh;  高颇脉冲:3.6X107 /脉冲/kwh
11. 电能脉冲输入
     被校电能表脉冲常数(r/kwh)设置范围在:1~99999
12. 使用环境:温度:-15℃-45℃,湿度:≤±85%RH,无腐蚀性气体
13. 供电电源:PT借电AC 80-480V,功耗≤7.5VA
                     插座供电 AC220V市电,锂电池供电,工作时间>8小时
14. 体积: 370×265×140(mm),重量4.5千克

PT负荷测量范围(标配):
 电压100V,导纳0.1-99.99mS,阻抗 10-10000欧姆
 电压57.7V,导纳0.17-173.3mS,阻抗 5.77-5770欧

CT负荷测量范围(标配):
 电流10A时,导纳20.8-50000mS, 阻抗  0.02-48欧姆
 电流10mA时, 导纳0.021-50mS,阻抗 20-48000欧姆

二次压降技术指标(选配功能):
1. 测量范围:  比差: 0.000~±10.00%
2. 角    差:  0.000~±10800分(180度)
3. 压    降:  0.000~14.14%
4. 频    率:  50.00±0.5Hz
5. 始端电压范围:(100/√3±20%)V,(100±20%)V
6. 准 确 度:  比差 < 0.01%
7. 角    差:  < 0.5 分
8. 工作电源: AC80—260V    功耗< 3W;
 配置明细
1. 标准配置明细:
1)主机 1台
2)5A钳形电流互感器 3只
3)U盘(4G) 1只
4)电压电流测试线1套
5)多功能光电采样器 1套
6)脉冲输入输出线1条
7)电源适配器1个
8)修正环1个
9)插座电源线 1条
10)使用说明书1份
11)出厂检测报告 1份
12)出厂合格证/保修卡  1份
13)工具包 1个

2. 选配件明细:
1)100A钳形电流互感器
2)500A钳形电流互感器
3)1000A钳形电流互感器
4)2000A钳形电流互感器
5)二次压降测试功能
6)条码扫描器
      备注:电流钳的选用,每套主机最多可配置4套(含标配1套),每套电流钳之间以额定电流相差4倍为宜!
