产品型号:>>MG3000D

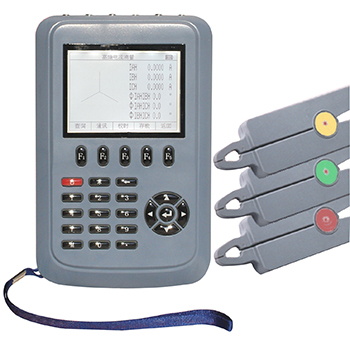

产品名称:>>MG3000D多功能差动保护接线测试仪
MG3000D型 多功能差动保护接线测试仪是集多功能测量、按键式操作、自动切换量程、实测数据保持、测量数组储存、配有通讯软件、可通过仪器接口上传数据，实现大容量存储、且可输出打印报表或向量图。该仪器具备智能化仪器的特点（测量/存储/查询/输出/打印等功能）。该仪表非常适合变电检修、继电保护等差动检测、启动试验现场使用。也适用于化工、冶金、矿山、铁路等大型企业自备电厂作为检修工具使用。
【三钳常规测量】三相电压、三相电流、相位、功率、功率因数、频率、向量图
【三钳差动测量】三相电压、高端/中端/低端九路电流、相位、差流、功率、功率因数、频率、向量图
【三钳常规测量】三相电压、三相电流、相位、功率、功率因数、频率、向量图
【三钳差动测量】三相电压、高端/中端/低端九路电流、相位、差流、功率、功率因数、频率、向量图
主要指标
>电压 0-500V >电流 1.5mA-10A
>相位 0-360度 >频率 45-65Hz
>精度 0.5级
>相位 0-360度 >频率 45-65Hz
>精度 0.5级
主要特点
1. 采用3.4寸液晶显示器，界面显示直观；
2. 测量并显示三相电压、电流、相位及六角向量图；实时测量有功、无功功率、视在功率、频率及功率因数的分相及总和功率；
3. 两圈变及三圈变测量：九路电流相位关系显示及电流矢量和计算；
4. 分相测量、合成计算、现场检测差动继电保护线路两圈变Y/Y，Y/△，三圈变Y/Y/△接线状态，可分相检测A相高中低端电流值及角度（IAH、IAM、IAL）和B相高中低端电流值及角度（IBH、IBM、IBL)以及C相高中低端电流值及角度（ICH、ICM、ICL)，可合成高、中、低端9路电流的向量图，并可进行电流矢量平衡计算，为判别差动保护繁琐的接线判别提供了方便，并提高了工作效率；
5. 不接电压可直接测量电流间相位关系；
6. 仪器测量精度高，测量范围宽，体积小，重量轻，方便现场携带使用；
7. 双电源供电：测量端直接供电和高性能锂电池供电；
8. 锂电池供电时，仪器可连续工作18-30小时；待机时间≥60小时，充电次数≥500次；
9. 内置时钟芯片，可准确记录、显示测量时间；
10. 可将仪表测量数据成组上传至 PC 机，或形成打印报告存档；
11. 实现测试结果的浏览、查询功能，中文菜单与直接按键相结合，操作易学、易用；
12. 内设帮助菜单，便于现场使用操作；
13. 人性化设计，防脱落腕带，以防操作人员失手对仪器造成损坏；
14. 采用超小型结构设计，手持式，体积小，重量轻。
2. 测量并显示三相电压、电流、相位及六角向量图；实时测量有功、无功功率、视在功率、频率及功率因数的分相及总和功率；
3. 两圈变及三圈变测量：九路电流相位关系显示及电流矢量和计算；
4. 分相测量、合成计算、现场检测差动继电保护线路两圈变Y/Y，Y/△，三圈变Y/Y/△接线状态，可分相检测A相高中低端电流值及角度（IAH、IAM、IAL）和B相高中低端电流值及角度（IBH、IBM、IBL)以及C相高中低端电流值及角度（ICH、ICM、ICL)，可合成高、中、低端9路电流的向量图，并可进行电流矢量平衡计算，为判别差动保护繁琐的接线判别提供了方便，并提高了工作效率；
5. 不接电压可直接测量电流间相位关系；
6. 仪器测量精度高，测量范围宽，体积小，重量轻，方便现场携带使用；
7. 双电源供电：测量端直接供电和高性能锂电池供电；
8. 锂电池供电时，仪器可连续工作18-30小时；待机时间≥60小时，充电次数≥500次；
9. 内置时钟芯片，可准确记录、显示测量时间；
10. 可将仪表测量数据成组上传至 PC 机，或形成打印报告存档；
11. 实现测试结果的浏览、查询功能，中文菜单与直接按键相结合，操作易学、易用；
12. 内设帮助菜单，便于现场使用操作；
13. 人性化设计，防脱落腕带，以防操作人员失手对仪器造成损坏；
14. 采用超小型结构设计，手持式，体积小，重量轻。
产品用途
1. 检测继电保护和母差保护系统二次回路接线，读取各组CT之间的相位关系；
2. 测量Y/Y、Y/△、Y/Y/△两圈及三圈变二次保护回路接线测量，差流自动计算；
3. 自动判别线路正反相序；
4. 电力线路多参数测量(U/I/Φ/P/Q/S/PF/Hz)；
5. 感性和容性电路负载特性判别；
6. 检查变压器接线组别；
7. 作为漏电流表使用等。
2. 测量Y/Y、Y/△、Y/Y/△两圈及三圈变二次保护回路接线测量，差流自动计算；
3. 自动判别线路正反相序；
4. 电力线路多参数测量(U/I/Φ/P/Q/S/PF/Hz)；
5. 感性和容性电路负载特性判别；
6. 检查变压器接线组别；
7. 作为漏电流表使用等。
