产品型号:>>MG6002B

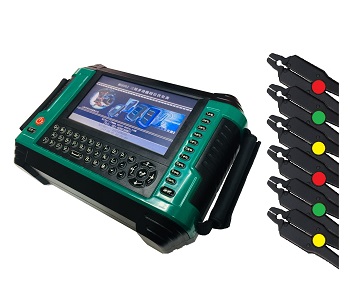

产品名称:>>MG6002B 六路差动保护回路矢量测试仪
MG6002B型 多功能差动保护接线矢量测试仪是集全自动测量、数据储存/分析/上传/输出打印等功能的智能化仪器，主要用于测量三相常规线路、继电保护二次回路两圈线路测量，做为判别复杂的继电保护回路二次接线的专用工具。该仪表适合变电检修、继电保护等差动检测、启动试验现场使用，同时也适用于化工、冶金、矿山、铁路等大型企业自备电厂作为检修工具使用。
【三钳常规测量】三相电压、三路电流、相位、功率、功率因数、频率、向量图、查线结果、接线仿真
【三钳常规测量】三相电压、三路电流、相位、功率、功率因数、频率、向量图、查线结果、接线仿真
【六钳变比测量】CT一二次侧六路电流、相位角度，变比，向量图
【六钳差动测量】三相电压、高端/低端六路电流、相位、差流、功率、功率因数、频率、双向量图、核相数据
【显示方式】中文操作系统（标准）、英文操作系统（订制）
【显示方式】中文操作系统（标准）、英文操作系统（订制）
主要指标
>电压 0-500V >电流 5mA-10A
>相位 0-360度 >频率 45-65Hz
>精度 0.5级\0.2级 >通道 3路电压/6路电流
>相位 0-360度 >频率 45-65Hz
>精度 0.5级\0.2级 >通道 3路电压/6路电流
主要特点
- 7寸（800*480）TFT真彩色液晶显示器，图形化操作界面，可触摸屏操作也可手动按键操作，界面显示清晰直观。
- 两圈变Y/Y、Y/△测量（六钳测量模式）：同时段同屏显示三相电压、六路电流、相位关系及高低端双向量图显示，中文提示正反相序。
- 高低端差流计算并接线判别。
- 常规测量（三钳测量模式）：三相电压、三相电流、频率、有功功率、无功功率、视在功率及功率因数的分相及总和功率，并显示电U-U、U-I、I-I多种相位关系及六角向量图。
- 接线仿真功能：可作为培训查线的工具使用，提高现场工作人员的查线技能，仪器在不接入电压、电流信号的情况下，可根据现场数据，得出相应的接线结果。
- 自动判别线路负载特性，检查电力线路二次回路，自动判别三相四线48种及三相三线96种接线，指出错误位置、显示二次回路接线图及功率表达式，并自动计算更正系数。
- 不接电压信号可直接测量六路电流的相位关系。
- 向量图绘制可设置坐标基准：X轴、Y轴，12点、11点、3点，符合多种接线方式。
- 多种相位显示方式：Uo基准、Ua基准、超前、滞后
- 测量结果有向量图、表格等多种显示方式，同屏显示20多个参数，测量数据一目了然。
- 内置标准汉字库，采用拼音汉字输入方法输入汉字/字母/数字等存储内容。
- 内置存储器，能保存1000组测量数据，可查阅已保存的数据组及向量图。
- 仪器配备USB接口，通过U盘导出测量数据。
- 仪器配备RS232接口，可与计算机联机实现数据上传。
- 支持数据上传计算机，利用计算机对仪器数据直接进行浏览、导出、编辑、打印(A4幅面)、备份等功能，并可导出为标准EXCEL格式文件和生成实验报告。
- 可选配微型打印机，现场打印实测数据。
- 手持式，体积小，重量轻，防脱落护腕，以防操作人员失手对仪器造成损坏。
- 双电源供电：交流PT测量端子供电和锂电池供电，锂电池可连续工作8小时，待机时间≥40小时。
- 可选配电压隔离通道，用于测量变压器接线组别或并网核相使用。
- 可选配3只500A或1000A电流钳，同时测量三相低压CT一二次电注以、变比、极性。
- 可扩展三圈变测量功能。
产品用途
- 检测继电保护二次回路之间相位关系；
- 电力线路多参数测量；
- 电气设备生产中对电流电压相位的测量；
- 测量Y/Y、Y/△两圈变二次保护接线测量，差流计算；
- 计量二次回路接线检查；
- 接线仿真培训工具；
- 自动判别线路正反相序；
- 感性和容性电路的判别；
- 检查变压器接线组别；
