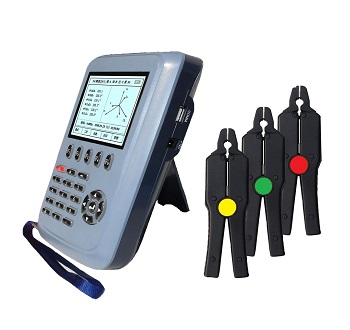

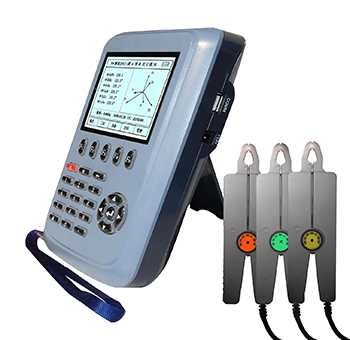

产品型号:>>MG3000B+

产品名称:>>多功能三相相位伏安表

 MG3000B+型 三相多功能相位伏安表是集多功能测量、自动切换量程、数据保持、数组储存、数据上传、打印报表,具备智能化仪器的特点。该仪表非常适合电能计量、用电检查、电力稽查和变电检修、继电保护等差动检测、启动试验现场使用。并适用于各电力院校做为接线判别培训工具及教学仪器使用,同时也适用于化工、冶金、矿山、铁路等大型用电企业使用。
【显示参数】Ua\Ub\Uc\Ia\Ib\Ic\ΦUaUb\ΦUbUc\ΦUaUc\ΦIaIb\ΦIbIc\ΦIaIc\ΦUaIa\ΦUbIb\ΦUcIc\ΦUaIb\ΦUaIc\ Pa\Pb\Pc\P\Qa\Qb\Qc\Q\Sa\Sb\Sc\S\CosΦa\CosΦb\CosΦc\CosΦ\Hz
显示语言中文、英文



 主要指标
> 电压0-500V           > 电流1.5mA-10A
> 相位0-360度          > 频率45-65Hz
> 精度0.5级
通道 3路电压/6路电流

 主要特点
1.  采用3.4寸液晶显示器,界面显示清晰直观;
2.  测量并显示三相电压、电流、相位及六角向量图;实时测量有功、无功功率、视在功率、频率及功率因数的分相及总和功率;
3.  小电流1.5mA测量相位,非常适用于新装用户投运后无负荷时检查接状况;
4.  仪器测量精度高,测量范围宽5V500V/1.5mA10A范围内准确测量相位;
5.  可设置PT、CT变比通过二次测量,自动换算成一次侧电参数;
6.  配备500A电流钳可进行电流互感器测量,显示角差,比差,判别极性;
7.  自动判别线路负载特性,判断三相三线及三相四线共1008种电能表接线错误,指出错误位置;
8.  测量结果有向量图、表格等多种显示方式,同屏显示多个参数,测量数据一目了然;
9.  双电源供电:测量端直接供电和高性能锂电池供电;
10. 锂电池供电时,仪器可连续工作18-30小时;待机时间≥60小时,充电次数≥500次;
11. 内置存储器,能保存 200 组测量数据,可查阅已保存的数据组及向量图;
12. 电源自动节电管理功能,可自动关机或转入休眠状态;
13. 内置时钟芯片,可准确记录、显示测量时间;
14. 支持数据上传计算机,利用计算机对仪器数据直接进行浏览、导出、编辑、打印(A4幅面)、备份等功能,并可导出为标准EXCEL格式文件和生成实验报告;
15. 可选配VMP02微型打印机,现场打印实测数据;
16. 实现测试结果的浏览、查询功能,中文菜单与直接按键相结合,操作易学、易用;
17. 内设帮助菜单,便于现场使用操作;
18. 人性化设计,防脱落腕带,以防操作人员失手对仪器造成损坏;
19. 采用超小型结构设计,手持式,体积小,重量轻。

 产品用途
1. 检测继电保护二次回路和母差保护系统,读出差动保护各组CT之间的相位关系;
2. 自动判别线路正反相序;
3. 电力线路多参数测量(U/I/Φ/P/Q/S/PF/Hz);
4. 自动判别电度表接线正确与否;
5. 判断电度表运行快慢,合理收缴电费;
6. 可用于户表接线测试,感性和容性电路的判别;
7. 可配备大电流钳表做电力线损管理数据采集;
8. 检查变压器接线组别;
9. 作为漏电流表使用等。


 技术指标
测量项目 量程 测量范围 最小分辨率 误差极限
交流电压 20V/200V/500V 5V~500V 0.001V ≤±0.5%量程
交流电流 200mA/5A/10A 1.5mA~10A 0.1mA ≤±0.5%量程
相位测量   0~360° 5V~500V
 10mA~10A
0.1° ≤±1.0°
频率测量 50Hz 45-65Hz 0.01Hz ±0.02Hz
功率测量 5V~500V / 10mA~10A 0.1W ≤±1.0%
工作电源 3800mAh/7.4V锂电池供电及PT端子借电
外形尺寸及重量
仪器主机200×126×45(mm)   重量:650g(含电池)
电流钳表140x40x19 (mm)     重量:160g/把       钳口:Φ8mm
注:可根据用户需求订制0.2级产品。

 仪器配置
1. 标准配置明细:
1) 主机1台
2) 5A钳形电流互感器3只
3) 电压测试线1套
4) 电源适配器1个
5) 数据管理软件及数据线1套
6) 产品使用说明书1份
7) 产品合格证/保修卡1份
8) 安全防水机箱1个

2. 选配件明细:
1) 微型打印机VMP02
2) 备用锂电池
3) 20A钳形电流互感器
4) 100A钳形电流互感器
5) 500A钳形电流互感器
6) 1000A钳形电流互感器
注意:每台设备可配备两套不同规格的钳表,用户可根据实际需求选择。
