产品型号:>>MG3001B+

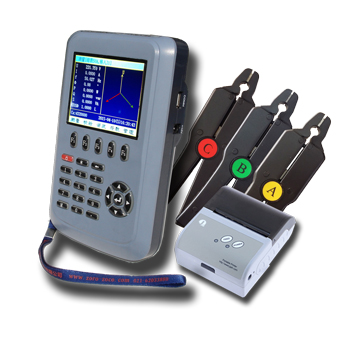

产品名称:>>MG3001B+多功能三相相位伏安表
MG3001B+型 三相多功能相位伏安表是集多功能测量、自动切换量程、数据保持、数组储存、数据上传、打印报表，具备智能化仪器的特点。该仪表非常适合电能计量、用电检查、电力稽查和变电检修、继电保护等差动检测、启动试验现场使用。并适用于各电力院校做为接线判别培训工具及教学仪器使用，同时也适用于化工、冶金、矿山、铁路等大型用电企业使用。
【显示参数】Ua\Ub\Uc\Ia\Ib\Ic\ΦUaUb\ΦUbUc\ΦUaUc\ΦIaIb\ΦIbIc\ΦIaIc\ΦUaIa\ΦUbIb\ΦUcIc\
ΦUaIb\ΦUaIc\Pa\Pb\Pc\P\Qa\Qb\Qc\Q\Sa\Sb\Sc\S\CosΦa\CosΦb\CosΦc\CosΦ\Hz
ΦUaIb\ΦUaIc\Pa\Pb\Pc\P\Qa\Qb\Qc\Q\Sa\Sb\Sc\S\CosΦa\CosΦb\CosΦc\CosΦ\Hz
主要指标
> 电压 0-500V > 电流 1.5mA-10A
> 相位 0-360度 > 频率 45-65Hz
> 精度 0.5级 > 通道3路电压/6路电流
> 相位 0-360度 > 频率 45-65Hz
> 精度 0.5级 > 通道3路电压/6路电流
主要特点
1. 采用3.4寸彩色LED彩色液晶显示屏，界面显示清晰直观；
2. 测量并显示三相电压、电流、相位及彩色六角向量图；
3. 实时测量有功、无功功率、视在功率、频率及功率因数的分相及总和功率；
4. 小电流1mA测量相位,非常适用于新装用户投运后无负荷时检查接状况；
5. 仪器测量精度高，测量范围宽5V～500V/1.5mA～10A范围内准确测量相位；
6. 可设置PT、CT变比通过二次测量，自动换算成一次侧电参数；
7. 配备500A电流钳可测量低压电流互感器变比、角差，判别极性；
8. 向量图基准可设置X轴、Y轴，12点、11点、3点，符合各种接线方式。
9. 相位基准可设置U0、U1、常规。
10. 自动判别线路负载特性，自动判别三相三线及三相四线共1008种电能表接线错误，指出错误位置；
11. 测量结果有向量图、表格等多种显示方式，同屏显示多个参数，测量数据一目了然；
12. 双电源供电：测量端直接供电和高性能锂电池供电；
13. 锂电池供电时，仪器可连续工作18-30小时；待机时间≥60小时，充电次数≥500次；
14. 内置存储器，能保存 200 组测量数据，可查阅已保存的数据组及向量图；
15. 电源自动节电管理功能，可自动关机或转入休眠状态；
16. 内置时钟芯片，可准确记录、显示测量时间；
17. 支持数据上传计算机，利用计算机对仪器数据直接进行浏览、导出、编辑、打印(A4幅面)、备份等功能，并可导出为标准EXCEL格式文件和生成实验报告；
18. 实现测试结果的浏览、查询功能，中文菜单与直接按键相结合，操作易学、易用；
19. 内设帮助菜单，便于现场使用操作；
20. 人性化设计，防脱落腕带，以防操作人员失手对仪器造成损坏；
21. 采用超小型结构设计，手持式，体积小，重量轻。
22. 可选配蓝牙或WIFI无线通讯模块及APP数据采集软件，实现数据与手持终端掌机同步传输功能，数据实时采集，分析、管理，上传/下载，云端管理或QQ/微信远程发送。
2. 测量并显示三相电压、电流、相位及彩色六角向量图；
3. 实时测量有功、无功功率、视在功率、频率及功率因数的分相及总和功率；
4. 小电流1mA测量相位,非常适用于新装用户投运后无负荷时检查接状况；
5. 仪器测量精度高，测量范围宽5V～500V/1.5mA～10A范围内准确测量相位；
6. 可设置PT、CT变比通过二次测量，自动换算成一次侧电参数；
7. 配备500A电流钳可测量低压电流互感器变比、角差，判别极性；
8. 向量图基准可设置X轴、Y轴，12点、11点、3点，符合各种接线方式。
9. 相位基准可设置U0、U1、常规。
10. 自动判别线路负载特性，自动判别三相三线及三相四线共1008种电能表接线错误，指出错误位置；
11. 测量结果有向量图、表格等多种显示方式，同屏显示多个参数，测量数据一目了然；
12. 双电源供电：测量端直接供电和高性能锂电池供电；
13. 锂电池供电时，仪器可连续工作18-30小时；待机时间≥60小时，充电次数≥500次；
14. 内置存储器，能保存 200 组测量数据，可查阅已保存的数据组及向量图；
15. 电源自动节电管理功能，可自动关机或转入休眠状态；
16. 内置时钟芯片，可准确记录、显示测量时间；
17. 支持数据上传计算机，利用计算机对仪器数据直接进行浏览、导出、编辑、打印(A4幅面)、备份等功能，并可导出为标准EXCEL格式文件和生成实验报告；
18. 实现测试结果的浏览、查询功能，中文菜单与直接按键相结合，操作易学、易用；
19. 内设帮助菜单，便于现场使用操作；
20. 人性化设计，防脱落腕带，以防操作人员失手对仪器造成损坏；
21. 采用超小型结构设计，手持式，体积小，重量轻。
22. 可选配蓝牙或WIFI无线通讯模块及APP数据采集软件，实现数据与手持终端掌机同步传输功能，数据实时采集，分析、管理，上传/下载，云端管理或QQ/微信远程发送。
产品用途
1. 检测继电保护和母差保护系统二次回路接线，读取各组CT之间的相位关系；
2. 检测电能计费系统二次回路接线；
3. 自动检测电度表/户表接线，以判断电度表运行快慢，合理收缴电费；
4. 自动判别线路正反相序；
5. 电力线路多参数测量(U/I/Φ/P/Q/S/PF/Hz)；
6. 感性和容性电路负载特性判别；
7. 检查变压器接线组别；
8. 作为漏电流表使用等。
2. 检测电能计费系统二次回路接线；
3. 自动检测电度表/户表接线，以判断电度表运行快慢，合理收缴电费；
4. 自动判别线路正反相序；
5. 电力线路多参数测量(U/I/Φ/P/Q/S/PF/Hz)；
6. 感性和容性电路负载特性判别；
7. 检查变压器接线组别；
8. 作为漏电流表使用等。
