产品型号:>>ML860A(E)

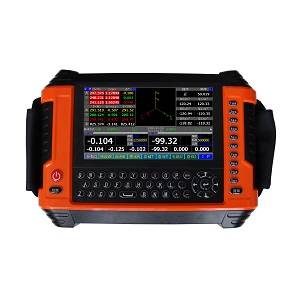

产品名称:>>ML860A/E智能三相电能表现场校验仪(WiFi)



 ML860A(E)智能三相电能表现场校验仪是ML860A+的升级产品,具有同步工频电力参数测量功能,可现场不断电、不拆线校验各种有功、无功电能表、基波电能表、谐波电能表、全波电能表,并自动判别电能表错误接线;适配5A至2000A多种规格的电流钳后,可对电能计量柜的综合误差、电流互感器变比、电能质量(谐波)进行测量。该仪器是集电能表校验、电参量测试和检测电网中发生波形畸变、电压波动与闪变和三相不平衡等电能质量问题为一体的高精度测试仪器。
【扩展功能】WiFi无线+同步专用软件,可与WINDODS平板电脑同步查看数据,实现数据采集、查看、存储、分析等功能。






 主要指标
> 电压 0-600V             > 电流 0.05A-10A
> 相位 0-360度            > 频率 45-65Hz
> 谐波 2-51次              > 精度 0.05级

 主要特点
1.   配置7寸800*480点阵TFT真彩色液晶显示器,采用了与Windows相似的图形化操作界面,可触摸屏操作也可按键操作,界面显示清晰直观;
2.   能够校验单、三相有功、无功电子式电能表,标准电能表、机械式电能表、机电一体电能表、预付费电能表以及多功能电能表;
3.   主副电能表校验:可同时校验同一线路的有功、无功电能表;
4.   测量交流电压、电流、功率、电能、频率、相位、功率因数;
5   实现低压电能计量装置综合误差的实负荷测量,以及低压CT变比、角差等多种参数测量;
6.   波形显示及谐波分析:可显示三相电压/电流波形及2-51次谐波含量、谐波幅值,直方图显示;
7.   谐波分析:可实时同时分析三相电压、电流、有功功率、无功功率、视在功率的各次谐波含量,实时分析反向有功谐波对误差的影响量;
8.   自动判别P3/P4电能表计接线接线错误,并指出错误接线位置,并计算更正系数;
9.  仪器在不接入电压、电流信号的情况下,可根据现场数据仿真得出相应的接线结果,接线仿真功能可作为培训查线的工具提高现场工作人员的查线技能;
10.  5A钳误差自检:仪器内可产生5A的电流信号加到5A钳上,修正钳表的误差。解决了5A钳在长时间使用后误差变化的问题;
11.  可存储5000组测量数据及谐波数据;
12.  电能累计功能:累积任何设置的时段内的有功电能与无功电能,可以校验没有电能脉冲输出的电能表,或做为测试节能指标;
13.  内置标准汉字库,采用拼音汉字输入方法输入汉字/字母/数字等存储内容;
14.  仪器配备USB接口,仪器内带8G电子盘 (可识别任何U盘), 通过U盘直接导出测量数据在计算机上进行管理,利用上位机管理软件对仪器数据进行浏览、编辑、打印(A4幅面) 标准格式试验报告、备份等功能;
15  仪器配备RS232/485通迅接口,并读取多功能电能表(国标645协议)的电能数据;
16.  最小 1mA 启动电流,高供高计时,空载也可识别接线;
17.  电子表时钟校准:可校验多功能电子表的时钟准确度;
18.  支持条形码扫描枪,自动录入电能表编码(选配功能);
19.  利用485或红外光电头,读取多功能电能表尖、峰、平、谷、总的有功无功底数。支持国标DL645规约;
20.  支持载波表抄读(选配功能);
21.  手持式结构,防脱护腕,滴塑按键,阻燃外壳,人性化设计,现场使用更为安全可靠。

22.  选配专用平板手持移动终端,采用无线WIFI通信方式对电能表现场检验仪进行实时操作控制,平板掌机操作平台与校验仪主机界面完全一致,无论用户是单独操作主机还是通过平板掌机无线操作方法完全一样,实面无差异化操作。

 产品用途
1. 电参数测量(U/I/Φ/P/Q/S/PF/Hz);
2. 感性和容性电路负载特性判别;
3. 检测用电设备耗电量/功率测试;
4. 单、三相电能误差校验;
5. 低压计量装置综合测量;
6. 负荷曲线记录及负荷波动在线监视;
7. 可配备大电流钳表做电力线损管理数据采集;
8. 电网用电质量测量;
9. 户表接线检查,防窃电检查。

 技术指标
1. 电压测量:  测量范围 30V-600V      分辨率 0.001V      准确度 0.05%
2. 电流测量:  端子测量 0.05~10A      分辨率 0.0001A    准确度 0.05%
                       5A钳表测量(过载5%In-200%In)                准确度 0.2%
                       可选配50A/100A/500A/1000A电流钳      准确度 0.2%
3. 有功功率/电能测量:
    端子测量:    电压 30V~600V      电流 0.05A~10A         准确度 0.05%
    钳表测量:    电压 30V~600V      电流 5%In~200%In    准确度 0.2%
4. 无功功率/电能测量
    直接测量:    电压 30V~600V      电流 0.05A~10A          准确度 0.05%
    钳表测量:    电压 30V~600V      电流 5%In~200%In     准确度 0.2%
5. 相位测量:  测量范围:0°~359.99°       分辨率0.01°         准确度 0.5°
6. 频率测量:  测量范围 45Hz~65Hz      分辨率0.01Hz      准确度 0.02Hz
7. 功率因数测量:测量范围: -1.0~0~+1.0
8. 电能脉冲:  电能脉冲输出  5A   180000000 r/kwh
                      电能脉冲输入 1~9999999 r/kwh
9. 使用环境:工作温度 -15℃-45℃        工作湿度 ≤±85%RH    无腐蚀性气体
10. 供电电源:PT借电 AC50V -480V      功耗  ≤7.5VA
                       电源适配器供电               市电  AC220V/DC12V
                       锂电池供电7800mAh     工作时间>8小时
11. 外形尺寸:  275×200×72mm            重量 1.5kg
 1. 标准配置明细
1)主机1台
2)5A钳形电流互感器3只
3)U盘 1只
4)电压/电流测试线 1套
5)多功能光电采样器1套
6)脉冲输入输出线1条
7)修正环1个
9)电源适配器1个
10)使用说明书1份
11)出厂检测报告1份
12)出厂合格证/保修卡1份
13)安全防水机箱1个
14)专用工具包 1个


 2. 选配件明细
1)100A钳形电流互感器
2)500A钳形电流互感器
3)1000A钳形电流互感器
4)2000A钳形电流互感器

5 ) 100A-4800A柔性电流线圈
6 ) 备用锂电池
67 ) 平板同步掌机
      备注:电流钳的选用,每套主机最多可配置4套(含标配1套),每套电流钳之间以额定电流相差4倍为宜!
