示:我公司生产的所有接插件 (插头、插片、测试夹、接线柱等)和测试线均按电力系统现场测试标准生产,产品均经过国家质检部门质量性能检测(附检测报告),品质和用材远高于一般民用接插件,故性价比与之没有可比性。望勿以此议价!请您 按实际用途和需要采购 !

生产 · 加工 · 组装 · 配套 · 定制

接线柱&香蕉插座&接线端子

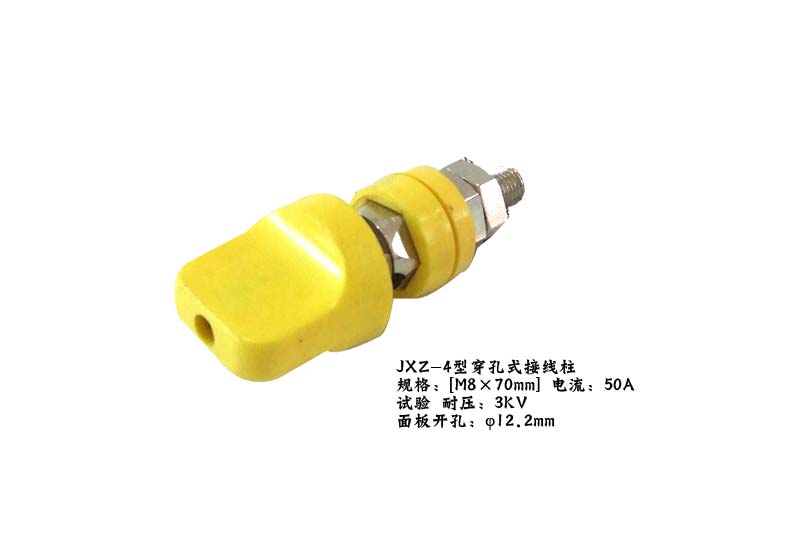

JXZ-4(M8)穿孔接线柱规格参数及CAD尺寸图

JXZ-4(M8)穿孔接线柱规格参数及CAD尺寸图

接线柱CAD图纸

PDF格式规格书下载

接线柱



++ JXZ-4系列 大电流接线柱规格报价表

型号

规格

安装孔

性能

单位

出厂价

JXZ-4/M6

M6×35mm

Ø12.2

30~40A/3kV

11.6

JXZ-4/M8

M8×68mm

Ø12.2

50~60A/3kV

15.6

JXZ-4/M8C

M8×70穿孔

Ø12.2

50A/3kV

17.8

JXZ-4/M8D

M8×70防呆

Ø12.2R1.8

50A/3kV

16.8

JXZ-4/M10

M10×75mm

Ø14.2

100~120A/3kV

18.6

JXZ-4/M10C

M10×75穿孔

Ø14.2

100A/3kV

20.8

JXZ-4/M10D

M10×68防呆

Ø14.2R1.8

100A/4kV

19.6

JXZ-4/M12

M12×80mm

Ø17R1.5

200~240A/3kV 38.0

JXZ-4/M12C

M12×80穿孔

Ø17R1.5

200A/3kV 41.6

JXZ-4/M12D

M12×75防呆

Ø16R1.6

250~300A/3kV 39.0

备注

《JXZ-4系列大电流接线柱规格报价表》下载



配套各接插件(香蕉插头等)请点击这里>>





说明:订购300元以上免包装费免运输费含13%增税;300元以下按样品出库,样品不含税运。正常发货默认德邦/顺丰,30公斤以上大件发物流。如需方指定快递或运输方式,按实际费用收取运费。 索取电测配件小样免费审核后发顺丰或德邦到付免费样品每个型号每月限1次,每次数量不超过规格数)

1000A大电流金属接线柱CAD图

1、电流接线柱和电压接线柱的区别?

接线柱是安装于仪器仪表面板上,用于输入或输出交直流电压或电流的电气元件。之所以分电压型和电流型,是基于电气性能指标而定的,一般来说电压型接线柱对过电流没有太大的要求,而对安全性(打火、闪弧)要求更高,因此电压型接线柱内圈专门设计有凹槽,用于插入护套型插头,以防带电接插时打火、接弧或人为接触到金属导体。

而电流型接线柱在设计中更多考虑了接线柱本身的过电流能力,其导体横截面有更多规格选择。

当接线柱使用于小电流、低电压场合时,无需区分电流端子,还是电压端子,在这种场合(仪器上)两种接线柱可以通用。
