接线柱使用方法和接线柱的接线方法
接线柱，顾名思义就是用来连接导线的柱子。是为了安全可靠的把导线接入仪器或其它电气设备的一种规范化高效连接方式。
接线柱使用方法根据仪器与导线的连接要求不同其结构和方法也不同，常见的安装方法是把接线柱通过面板穿孔固定在面板，接线柱内侧导线与仪器输入或输出器件连接，接线柱外侧与测试导线相连接。
具体来讲，接线柱如何使用？在选型中要充分考虑使用工作状况和安装方法的合理性。怎么使用接线柱要根据所选接线柱的型式规格尺寸考虑。为此我们为每一款接线柱的使用都附有详尽的性能说明和使用说明，可在接线柱具体规格范围内放心使用。
接线柱接线方法有许多种，常见的有压接锁紧（与线鼻子或插片或冷压端子配套）、插拔连接（与香蕉插头配套），甚至可以直接焊接......总之，接线柱怎么接线？应以可靠连接、安全连接、达到最小接触电阻等硬性技术指标为依据。
接线柱厂家生产 · 加工 ·
组装 · 配套 · 定制 · 供应接线柱生产
JXZ系列接线柱·香蕉插座
型式规格说明
JXZ-1系列为小柱、JXZ-3为中柱、JXZ-4为大柱、JXZ-2为香蕉插座（圆平）
|
JXZ-1系列
接线柱 共12款（点击图片看详情
） |
>>更多规格 |
|
|
 |
 |
 |
 |
|
六角接线柱 |
圆纹接线柱 |
梅花接线柱 |
细长接线柱 |
|
￥6.8元 |
推荐 |
￥5.8元 |
推荐 |
￥6.6元 |
推荐 |
￥3/2元 |
推荐 |
|
型号：JXZ-1Ⅱ
规格：M6×40mm
插孔：Ø4mm
安装：Ø11+R1.6
形式：防呆设计
材料：H62铜/ABS
颜色：黄绿红黑蓝棕白
配套：插头|插片|线耳 |
型号：JXZ-1型
规格：M5×48mm
插孔：Ø4mm
安装：Ø8+R1.6
形式：防呆设计
材料：H62铜/ABS
颜色：黄绿红黑蓝棕白
配套：插头|插片|线耳 |
型号：JXZ-1Ⅲ
规格：M5×45mm
插孔：Ø4mm
安装：Ø9mmxH8腰
形式：防呆设计
材料：H62铜/ABS
颜色：黄绿红黑蓝棕白
配套：插头|插片|线耳 |

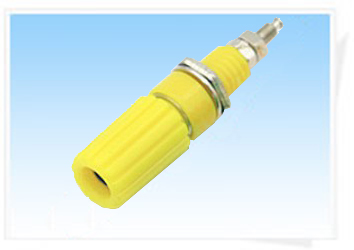

型号：JXZ-108
规格：M3×45mm
插孔：Ø4mm
安装：Ø8mm
形式：并紧设计
材料：铜镀镍/锌合金
颜色：黄绿红黑蓝棕白
配套：插头|插片|线耳 |
|
规格书下载▼ |
规格书下载▼ |
规格书下载▼ |
规格书下载▼ |
|
JXZ-2系列
香蕉插座 共26款（点击图片看详情） |
>>更多规格 |
|
|
 |
 |
 |
 |
|
|
小体香蕉插座
|
|
|
|
￥4.20元 |
推荐 |
￥4.80元 |
推荐 |
￥5.20元 |
推荐 |
￥6.4元 |
推荐 |
|
型号：JXZ-2
规格：M4×30mm
插孔：Ø3.2mm
安装：Ø8.4
性能：5A/3kV
材料：H62铜/ABS
颜色： 黄绿红黑
蓝白棕
配套：3mm香蕉插头 |
型号：JXZ-2小体
规格：M4×30mm
插孔：Ø4mm
安装：Ø10.2mm
性能： 10A/3kV
材料：H62铜/ABS
颜色：黄绿红黑
蓝白棕
配套：4mm香蕉插头 |
型号：JXZ-2标准
规格：M4×32mm(镍）
插孔：Ø4mm（凹）
安装：Ø12.2mm
性能：15A/3kV
材料：H62铜/ABS
颜色：黄绿红黑
蓝白棕
配套：4mm香蕉插头 |
型号：JXZ-2(40A)
规格：M5×32mm
插孔：Ø4mm
安装：Ø12.2mm
性能： 40A/3kV
材料：H62铜/ABS
颜色：黄绿红黑
蓝白棕
配套：4mm香蕉插头 |
|
规格书下载▼ |
规格书下载▼ |
规格书下载▼ |
规格书下载▼ |
|
JXZ-3系列
接线柱 共6款（点击图片看详情） |
>>更多规格 |
|
|
 |
 |
 |
 |
|
电流接线柱 |
电流接线柱 |
电流接线柱 |
电流接线柱 |
|
￥12.6元 |
推荐 |
￥14.6元 |
推荐 |
￥15.2元 |
推荐 |
￥16.6元 |
推荐 |
|

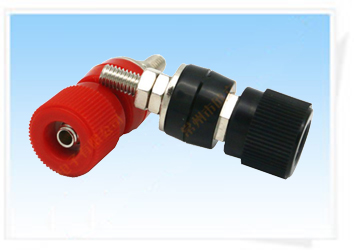

型号：JXZ-3(25A)
规格：M6×52.5mm
插孔：Ø4mm
安装：Ø12 mm
性能： 30A/3kV
材料：H62铜/ABS
颜色：黄绿红黑
配套：4mm灯笼插头 |
型号：JXZ-3(40A)
规格：M6×55mm
前插孔：
安装孔Ø11.5 ×H10.5
性能：50A/5kV
材料：H62铜/ABS
颜色：黄绿红黑
配套：插片线耳 |
型号：JXZ-3(60A)
规格：M8×58mm
插孔：Ø6mm
安装：Ø12.2mm
性能：80A/3kV
材料：H62铜/ABS
颜色：黄绿红黑
配套：6mm香蕉插头 |
型号：JXZ-3(100A)
规格：M10×60mm
插孔：Ø6mm
安装：Ø14.2mm
性能： 100A/3kV
材料：H62铜/ABS
颜色：黄绿红黑
配套：6mm香蕉插头 |
|
规格书下载▼ |
规格书下载▼ |
规格书下载▼ |
规格书下载▼ |
|
JXZ-4系列
大电流接线柱 共8款（点击图片看详情） |
>>更多规格 |
|
|
 |
 |
 |
 |
|
大电流接线柱 |
大电流接线柱 |
|
大电流接线柱 |
|
￥11.6元 |
推荐 |
￥15.60元 |
推荐 |
￥18.6元 |
推荐 |
￥38元 |
推荐 |
|
型号：JXZ-4/M6
规格：M6×55mm
插孔：Ø4mm
安装：Ø12.2mm
性能： 30A/3kV
材料：H62铜/ABS
颜色：黄绿红黑 |
型号：JXZ-4/M8
规格：M8×68mm
插孔：Ø4mm
安装：Ø12.2mm
性能：50A/3kV
材料：H62铜/ABS
颜色：黄绿红黑F |
型号：JXZ-4/M10
规格：M10×75mm
插孔：Ø4mm
安装：Ø14.2mm
性能：100A/3kV
材料：H62铜/ABS
颜色：黄绿红黑F |
型号：JXZ-4/M12
规格：M12×80mm
插孔：Ø4mm
安装：Ø17mm
性能：300A/3kV
材料：H62铜/ABS
颜色：黄绿红黑F |
|
规格书下载▼ |
规格书下载▼ |
规格书下载▼ |
规格书下载▼ |
|
JXZ-5系列
大电流接线柱（点击图片看详情） |
>>更多规格 |
|
|
 |
 |
 |
 |
|
大电流接线柱 |
大电流接线柱 |
大电流接线柱 |
大电流接线柱 |
|
￥46元 |
推荐 |
￥78元 |
推荐 |
￥96元 |
推荐 |
￥160元 |
推荐 |
|
型号：JXZ-5D椭圆帽
规格：M12×80mm
安装：Ø17
性能： ≤300A/3kV
接阻：≤0.005Ω
材料：H62铜/ABS
颜色：黄绿红黑Y |
型号：JXZ-5E
规格：M14×75mm
安装：Ø21R1.5定位
性能：400A/3kV
接阻：≤0.005Ω
材料：H62铜/ABS
颜色：黄绿红黑Y |

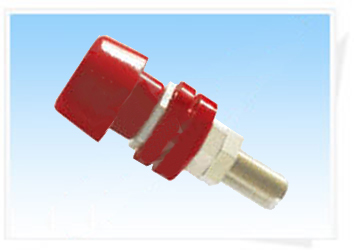

型号：JXZ-5F
规格：M16×85mm
安装
：Ø20.5
性能： ≤600A/3kV
接阻：≤0.005Ω
材料：H62铜/ABS
颜色：黄绿红黑Y |

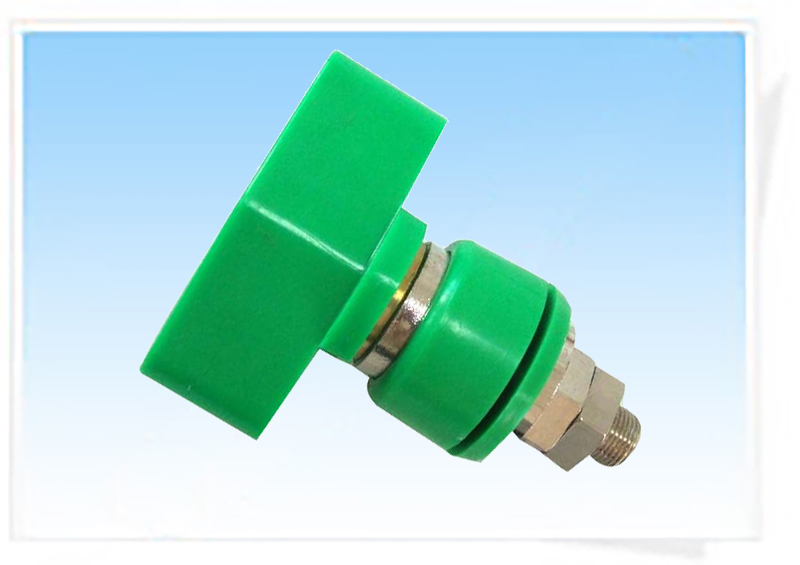

型号：JXZ-5G(800A)
规格：M20×95mm
安装孔：
性能： ≤1000A/3kV
接阻：≤0.005Ω
材料：H62铜/ABS
颜色：黄绿红黑Y |
|
规格书下载▼ |
规格书下载▼ |
规格书下载▼ |
规格书下载 |
|
JXZ-6系列
大电流接线柱（原333/555系列）（点击图片看详情） |
>>更多规格 |
|
|
 |
|
|
|
|
|
|
|
|
|
￥6元 |
推荐 |
￥8元 |
推荐 |
￥10元 |
推荐 |
|
推荐 |
|
型号：JXZ-666(M6)
规格：M6×15mm
安装：Ø10mm
性能： 30A/3kV
材料：H62铜/酚醛电木
颜色：红黑 |
型号：JXZ- 666(M8)
规格：M8×19mm
安装：Ø12mm
性能： 50A/3kV
材料：H62铜/酚醛电木
颜色：红黑 |
型号：JXZ-666(M10)
规格：M10×40mm
安装：Ø15.2mm
性能：100A /3kV
材料：H62铜/酚醛电木
颜色：红黑 |
型号：JXZ-666
规格：
安装：
性能：
材料：H62铜/酚醛电木
颜色：红黑 |
|
规格书下载▼ |
规格书下载▼ |
规格书下载▼ |
规格书下载▼ |
|
JXZ-7系列
按压式接线柱 |
>>更多规格 |
|
|
 |
|
 |
|
|
弹簧接线柱 |
|
|
|
|
￥5.8元 |
推荐 |
￥5.8元 |
推荐 |
￥5.8元 |
推荐 |
￥5.8元 |
推荐 |
|
型号： JXZ-709
规格：M4×38mm
安装孔：Ø7x6H
性能：≤10A/1kV
接阻：≤0.005Ω
材料：H62铜/ABS
颜色：红黑白 |
型号： JXZ-709
规格：M4×38mm
安装孔：Ø7x6H
性能： ≤10A/1kV
接阻：≤0.005Ω
材料：H62铜/ABS
颜色：红黑白 |
型号： JXZ-710
规格：M4×38mm
安装孔：Ø7x6H
性能：≤10A/1kV
接阻：≤0.005Ω
材料：H62铜/ABS
颜色：红黑白 |
型号： JXZ-710
规格：M4×38mm
安装孔：Ø7x6H
性能： ≤10A/1kV
接阻：≤0.005Ω
材料：H62铜/ABS
颜色：红黑白 |
|
规格书下载▼ |
规格书下载▼ |
规格书下载▼ |
规格书下载▼ |
|
JXZ-9系列
PCB板接线柱（点击图片看详情） |
>>更多规格 |
|
|
 |
 |
 |
 |
|
|
|
|
|
|
￥6.8元 |
推荐 |
￥4.8元 |
推荐 |
￥1.8元 |
推荐 |
￥2.8元 |
详情 |
|
型号：JXZ-901
规格：34×13×15mm
插孔：Ø4安全防弧
安装孔：见详图
性能： 20A/1kV
材料：H62铜/EA
颜色：红黑
配套：4mm护套插头 |
型号：JXZ-902
规格：24×11×19mm
前插孔：Ø4mm
安装孔：见详图
性能： 20A/1kV
材料：H62铜/EA
颜色：红黑
配套：4mm香蕉插头 |
型号：JXZ-903
规格：12×8×15mm
插孔：Ø2mm
安装：见详图
性能：5A/500V
材料：H62铜/EA
颜色：黄绿红黑蓝灰
配套：4mm香蕉插头 |
型号：JXZ-244
规格：23.5(Ø1.9×12)
插孔：Ø4安全防弧
安装：Ø12±0.1mm
性能：32A/1kV
材料：H62铜/EA
颜色：黄绿红黑
蓝白棕
配套：4mm护套插头 |
|
规格书下载▼ |
规格书下载▼ |
规格书下载▼ |
规格书下载▼ |
|
JXZ-8系列
耐高压接线柱 |
>>更多规格 |
|
|
 |
 |
 |
 |
|
|
椭圆高压接线柱 |
|
三角高压接线柱 |
|
￥15 |
推荐 |
￥15 |
推荐 |
￥15 |
推荐 |
￥15 |
推荐 |
|
型号：JXZ8-90
规格：Φ4 ×17灯笼花
结构：圆孔防误插
安装：Φ15孔
性能：10A/15~20kV
材料：H62铜/PTFE
颜色：红黑白
配套：圆形高压插头 |
型号：JXZ8-9 1
规格：Φ4×17灯笼花
结构：椭圆孔防误 插
安装：Φ23孔
性能：10A/15~20kV
材料：H62铜/PTFE
颜色：红黑白
配套：椭圆高压插头 |
型号：JXZ8-92
规格：Φ4×17灯笼花
结构：十安孔防误插
安装：Φ23孔
性能：10A/15~20kV
材料：H62铜/PTFE
颜色：红黑白
配套：十字高压插头 |
型号：JXZ8-93
规格：Φ4×17灯笼花
结构：三角孔防误插
安装：Φ23孔
性能：10A/15~20kV
材料：H62铜/PTFE
颜色：红黑白
配套：三角高压插头 |
|
规格书下载 |
规格书下载 |
规格书下载 |
规格书下载 |
|
JDZ系列
定制接地端子/
金属接线柱（点击图片看详情） |
>>更多规格 |
|
|
 |
 |
 |
 |
|
接地端子 |
接地端子 |
接地端子 |
金属接线柱 |
|
￥5.5元 |
推荐 |
￥6.5元 |
推荐 |
￥7.5元 |
推荐 |
￥196元 |
推荐 |
|

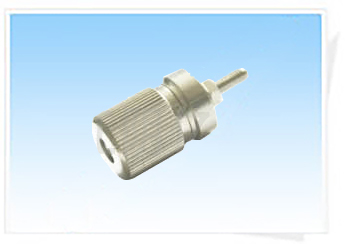

型号：JDZ-04
规格：M6×42mm
上端：M6
×0.75
安装孔：M4可定位
载流大小： 20
材料：H62铜/镀镍
颜色：银白 |
型号：JDZ-06
规格：订制
上端：M6×1
安装孔：Ø6.2mm
载流大小： 20
材料：H62铜/镀镍
颜色：银白 |
型号：JDZ-08
规格：M8×35mm
上端： M10
×1
安装孔：Ø8.2mm
or M8
载流大小： 20
材料：H62铜/镀镍
颜色：银白 |
型号：JDZ-26
规格：M26×52mm
上端：附图
安装孔：附图
载流大小：1000A
材料：H62铜/镀镍
颜色：银白 |
|
规格书下载 |
规格书下载 |
规格书下载 |
规格书下载 |
|
接线柱、香蕉插座安装孔示例： |
 |
|
订货及运输说明：
说明1：标准产品，特指各种可以独立使用的接插件，例如
：鳄鱼夹、香蕉插头、香蕉插座、接线柱、测试插片、冷压端子等。标准产品售出后可退可换（自理往来运费）。
说明2：定制产品，是指附图加工或约定尺寸和规格的各种接插件和测试线，下料后即不能再退换，请慎思落定 ！
说明3：货期交付，标准产品均为库存现货，可按客户要求时间即时寄出。定制产品一般是指需上注塑机压制的含接插件的测试导线，因量产启动额较大（每次上料150kg，得一次用完），故需排产加工，一般订单3~7个工作日，量少规格多的订单，生产周期再顺延3-4个工作日，量少且急的用户请一定裕足时间！（有用户问：为啥有时量很小的订单交货也很快？这是因您刚好赶上批量投料，规格相近，一起生产了。千万不要因为上次交货快，而今次未留足生产周期而耽误您的工作进程！）
说明4： 运输时效，一次订购300元及以上免包装费、免运输费、含13%增税；300元以下按样品出库，样品不含税运。发货默认中通/顺丰/德邦，30kg以上大件发物流。如收件方指定快递和方式，则按实际收取运费。到货时间以承运方承诺为准，供方不予保证。
索取各种接插件测试线小样免费（每次限一规格一件，确认后发顺丰/德邦到付）。
说明5：发票开具，当次订货满300元发票当次开给，不足300元的可累积够300元时一起开，目前公司已启用电子专票，索票请附邮箱。
关于期货的说明：
所有配件为我公司自产自销，出厂价供应，不议价！当紫铜（T1、T2）期货价波动大于20%时，批量性周期货合同保留提价权！
|
|
֍
接线柱标准规范：
【接线柱】是用于安装在仪器仪表或电气设备面板上，用来输入或输出交直流电压、电流的专用电气元件。 |
|
֍
常用接线柱技术小贴士：
1、香蕉插座和接线柱的区别？
【香蕉插座】是用于安装在仪器仪表或电气设备面板上，用来输入或输出交直流电压、电流的专用电气元件。
分别有电压型和电流型两种型式，是基于电气性能指标而定的，一般来说电压型接线柱对过电流没有太大的要求，而对安全性（打火、闪弧）要求更高，因此电压型接线柱内圈专门设计有凹槽，用于插入护套型插头，以防带电接插时打火、接弧或人为接触到金属导体。
而电流型接线柱在设计中更多考虑了接线柱本身的过电流能力，其导体横截面有更多规格选择。
当接线柱使用于小电流、低电压场合时，无需区分电流端子，还是电压端子，在这种场合（仪器上）两种接线柱可以通用 |
