关于电能表

电能表实用接线图

电能表现校验接线图

电能表接线大致分三类：单相电能表接线，三相三线电能表接线，三相四线电能表接线。以这三类接线方式为基础，又分为通过互感器接线和直接接入计量回路两种。以上接线方式仅指对电能计度（计费）测量的接线，即通常讲的强电接线或交流接线（附图）

另外对于一些多功能表、智能表等型式的电能表，根据自已单位的管理和控制需要，还需接入一些弱电端子（又称通讯端子或功能端子等）在此不一一介绍，有兴趣的可点击这里>>>

YC98SC袖珍型 三相电能表现场校验仪

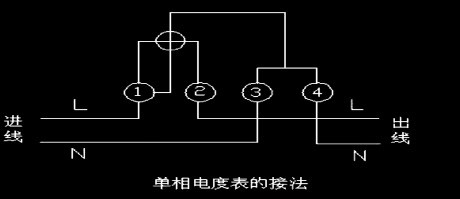

单相电能表接线图1：【以10（40）A直接接入式电能表为例】

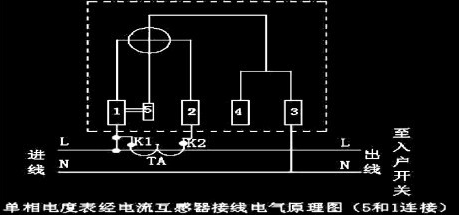

单相电能表接线图2：【以互感器接入式电能表为例】

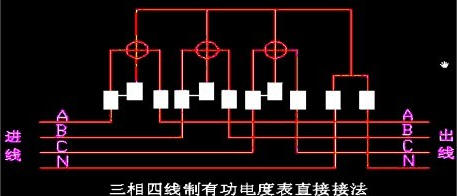

三相电能表接线图1：

【以30（100）A直接接入式三相四线有功电能表为例】

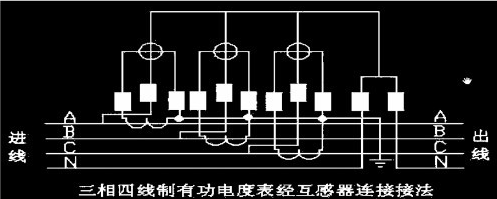

三相电能表接线图2：

【以1.5（3）A互感器接入式三相四线有功电能表为例】

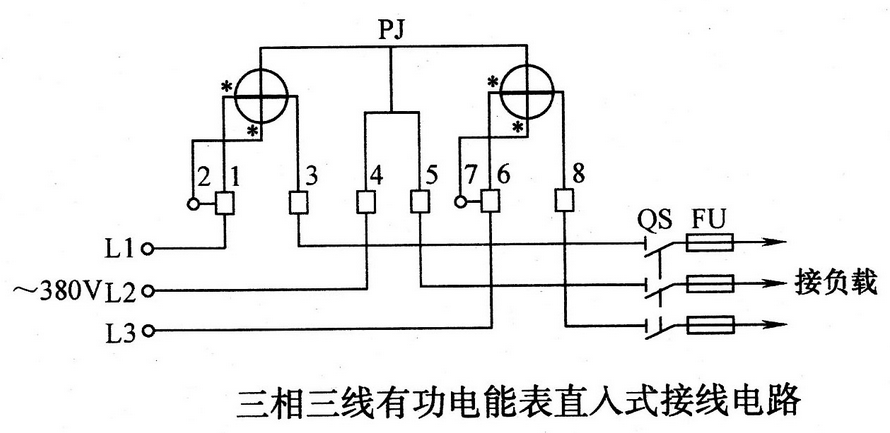

三相电能表接线图3：

【以直接接入式三相三线有功电能表为例】

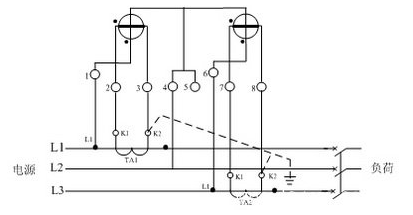

三相电能表接线图2：【以互感器接入式三相三线电能表为例】

电能表作为法定计量器具，需要按国家规程定期进行检定，下面给大家推荐三种类型的电能表检验设备：

1、电能表现场校验仪6款：（现场标准）

ML550⁺型单相电能表现场校验仪（常规测量）
ML550B⁺型单相电能表现场校验仪（多功能测量）
ML860B型三相电能表现场校验仪（常规测量）
ML860A⁺智能型三相电能表现场校验仪（适用于供电公司）
ML860AE智能型三相电能表现场校验仪（高精度测量，适用于关口表）
ML860AE国网型三相电能表现场校验仪（适用于供电公司网络数据传输）

2、便携式电能表检定装置推荐：（表源一体）

ZRT911A型便推式单相电能表校验装置（输出电流Max.60A）
ZRT911A⁺型便携式单相电能表校验装置（输出电流Max.120A)
ZRT913A型便携式三相电能表校验装置（输出电流Max.60A）
ZRT913A⁺型便携式三相电能表校验装置（输出电流Max.120A)
ZRT812B+型便携式三相交直流仪表校验装置（含电能表校验）

3、大型电能表检定装置推荐：（含程控功率源、标准电能表）

ZRT911T系列单相电能表检定装置（3~96表位功能任选）
ZRT911D系列单相多功能电能表检定装置（3~96表位功能任选）
ZRT911G系列单相智能电能表检定装置（3~48表位功能任选）
ZRT913T系列单相电能表检定装置（3~48表位功能任选）
ZRT913D系列单相多功能电能表检定装置（3~48表位功能任选）
ZRT913G系列单相智能电能表检定装置（3~48表位功能任选）
ZRT913CT系列隔离型三相电能表检定装置（6~24表位功能任选）
ZRT913R系列高精度三相电能表标准装置（3~6表位0.01~0.03级任选）
