关于电能表

目前市面上能见到的电能表大致有两种类型——机械表和电子表（俗称），其它都是以这两种类型为基表拓展其它功能而来，因此电能表从原理上讲只有两种类型，即：电子式电能表和电磁式电能表（电磁式即俗称的机械表）。

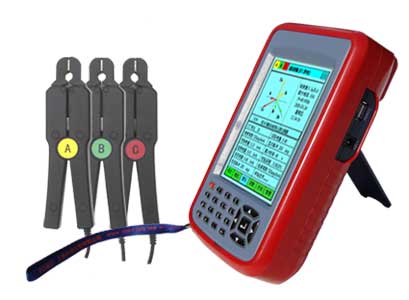

YC98SC袖珍型 三相电能表现场校验仪

电磁式电能表的工作原理是：（通俗）

当把电能表接入被测电路时，电流线圈和电压线圈中就有交变电流流过，这两个交变电流分别在它们的铁芯中产生交变的磁通；交变磁通穿过铝盘，在铝盘中感应出涡流；涡流又在磁场中受到力的作用，从而使铝盘得到转矩（主动力矩）而转动。负载消耗的功率越大，通过电流线圈的电流越大，铝盘中感应出的涡流也越大，使铝盘转动的力矩就越大。即转矩的大小跟负载消耗的功率成正比。功率越大，转矩也越大，铝盘转动也就越快。铝盘转动时，又受到永久磁铁产生的制动力矩的作用，制动力矩与主动力矩方向相反；制动力矩的大小与铝盘的转速成正比，铝盘转动得越快，制动力矩也越大。当主动力矩与制动力矩达到暂时平衡时，铝盘将匀速转动。负载所消耗的电能与铝盘的转数成正比。铝盘转动时，带动计数器，把所消耗的电能指示出来。这就是电磁式电能表工作的简单过程。

电子式电能表的工作原理是：（通俗）

电子式电度表是利用电子电路/芯片来测量电能；用分压电阻或电压互感器将电压信号变成可用于电子测量的小信号，用分流器或电流互感器将电流信号变成可用于电子测量的小信号，利用专用的电能测量芯片将变换好的电压、电流信号进行模拟或数字乘法，并对电能进行累计，然后输出频率与电能成正比的脉冲信号；脉冲信号驱动步进马达带动机械计度器显示，或送微计算机处理后进行数码显示。

电能表作为法定计量器具，需要按国家规程定期进行检定，下面给大家推荐三种类型的电能表检验设备：

1、电能表现场校验仪6款：（现场标准）

ML550⁺型单相电能表现场校验仪（常规测量）
ML550B⁺型单相电能表现场校验仪（多功能测量）
ML860B型三相电能表现场校验仪（常规测量）
ML860A⁺智能型三相电能表现场校验仪（适用于供电公司）
ML860AE智能型三相电能表现场校验仪（高精度测量，适用于关口表）
ML860AE国网型三相电能表现场校验仪（适用于供电公司网络数据传输）

2、便携式电能表检定装置推荐：（表源一体）

ZRT911A型便推式单相电能表校验装置（输出电流Max.60A）
ZRT911A⁺型便携式单相电能表校验装置（输出电流Max.120A)
ZRT913A型便携式三相电能表校验装置（输出电流Max.60A）
ZRT913A⁺型便携式三相电能表校验装置（输出电流Max.120A)
ZRT812B+型便携式三相交直流仪表校验装置（含电能表校验）

3、大型电能表检定装置推荐：（含程控功率源、标准电能表）

ZRT911T系列单相电能表检定装置（3~96表位功能任选）
ZRT911D系列单相多功能电能表检定装置（3~96表位功能任选）
ZRT911G系列单相智能电能表检定装置（3~48表位功能任选）
ZRT913T系列单相电能表检定装置（3~48表位功能任选）
ZRT913D系列单相多功能电能表检定装置（3~48表位功能任选）
ZRT913G系列单相智能电能表检定装置（3~48表位功能任选）
ZRT913CT系列隔离型三相电能表检定装置（6~24表位功能任选）
ZRT913R系列高精度三相电能表标准装置（3~6表位0.01~0.03级任选）
