产品型号:>>AC326

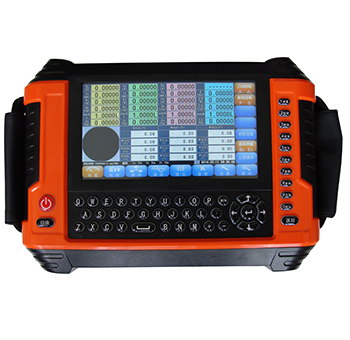

产品名称:>>智能三相电力参数测试仪
AC326型 智能型三相电力参数测试仪是专为电力现场检测和用电管理测试设计，现场使用方便直观，可检测现场工频电路或设备的：三相电压（Ua、Ub、Uc、Un）、 三相电流（Ia、Ib、Ic）、 三相相位（φ）、三相频率（F）、三相有功功率（ΣP） 和各相有功功率（Pa、Pb、Pc）、三相无功功率（ΣQ）和各相无功功率（Qa、Qb、Qc）、视在功率（ΣS） 和各相视在功率（Sa、Sb、Sc）、三相功率因数（PF）等，并可实时显示电路六角向量图 、功率表达式、接线图、提示错接线结果等。广泛适用于供配电公司、电气设备制造、石油化工、钢铁冶金、铁路电气化、科研教学等部门。
【显示参数】Ua\Ub\Uc\Ia\Ib\Ic\ΦUaUb\ΦUbUc\ΦUaUc\ΦIaIb\ΦIbIc\ΦIaIc\ΦUaIa\ΦUbIb\ΦUcIc\Pa\Pb\Pc \P\Qa\Qb\Qc\Q\Sa\Sb\Sc\S\CosΦa\CosΦb\CosΦc\CosΦ\Hz
【显示参数】Ua\Ub\Uc\Ia\Ib\Ic\ΦUaUb\ΦUbUc\ΦUaUc\ΦIaIb\ΦIbIc\ΦIaIc\ΦUaIa\ΦUbIb\ΦUcIc\Pa\Pb\Pc \P\Qa\Qb\Qc\Q\Sa\Sb\Sc\S\CosΦa\CosΦb\CosΦc\CosΦ\Hz
主要指标
>电压0-500V >电流10mA-10A
>相位0-360度 >频率45-65Hz
>谐波2-32次 >精度0.5级/0.2级
>相位0-360度 >频率45-65Hz
>谐波2-32次 >精度0.5级/0.2级
主要功能
1. 7寸（800*480）TFT真彩色液晶显示器，图形化操作界面，可触摸屏操作也可手动按键操作，界面显示清晰直观；
2. 在线测量三相电压、电流、频率、有功功率、无功功率、视在功率及功率因数的分相及总和功率，并显示电U-U、U-I、I-I多种相位关系；
3. 测量结果有向量图、表格等多种显示方式，同屏显示20 多个参数，测量数据一目了然；
4. 电流测量量限宽可作为漏电流表使用，测量零序电流；
5. 自动判别线路负载特性，检查三相四线48种及三相三线96种接线，并中文提示正反相序；
6. 负荷曲线记录及负荷波动监视功能：可测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动，对电力设备调整及运行过程动态监视，并记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数；
7. PT/CT设置，可将二次数据转换一次数据；
8. 电压、电流不平衡计算；
9. 矢量计算器，现场计算电压及电流矢量和；
10. 内置标准汉字库，采用拼音汉字输入方法输入汉字/字母/数字等存储内容；
11. 双电源供电：测量端直接供电和高性能锂电池供电，锂电池供电时仪器可连续工作10小时；
12. 电源自动节电管理功能，可自动关机或转入休眠状态；
13. 内置存储器，能保存 5000 组测量数据，可查阅已保存的数据组及向量图；
14. 支持数据上传计算机，利用计算机对仪器数据直接进行浏览、导出、编辑、打印(A4幅面)、备份等功能，并可导出为标准EXCEL格式文件和生成实验报告；
15. 仪器配备USB接口，通过U盘下装工作参数或转存测量数据；
16. 仪器配备RS232接口，可与计算机联机实现数据实时传输功能；
17. 可选配微型打印机，现场打印实测数据；
18. 手持式，体积小，重量轻，防脱落护腕，以防操作人员失手对仪器造成损坏。
2. 在线测量三相电压、电流、频率、有功功率、无功功率、视在功率及功率因数的分相及总和功率，并显示电U-U、U-I、I-I多种相位关系；
3. 测量结果有向量图、表格等多种显示方式，同屏显示20 多个参数，测量数据一目了然；
4. 电流测量量限宽可作为漏电流表使用，测量零序电流；
5. 自动判别线路负载特性，检查三相四线48种及三相三线96种接线，并中文提示正反相序；
6. 负荷曲线记录及负荷波动监视功能：可测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动，对电力设备调整及运行过程动态监视，并记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数；
7. PT/CT设置，可将二次数据转换一次数据；
8. 电压、电流不平衡计算；
9. 矢量计算器，现场计算电压及电流矢量和；
10. 内置标准汉字库，采用拼音汉字输入方法输入汉字/字母/数字等存储内容；
11. 双电源供电：测量端直接供电和高性能锂电池供电，锂电池供电时仪器可连续工作10小时；
12. 电源自动节电管理功能，可自动关机或转入休眠状态；
13. 内置存储器，能保存 5000 组测量数据，可查阅已保存的数据组及向量图；
14. 支持数据上传计算机，利用计算机对仪器数据直接进行浏览、导出、编辑、打印(A4幅面)、备份等功能，并可导出为标准EXCEL格式文件和生成实验报告；
15. 仪器配备USB接口，通过U盘下装工作参数或转存测量数据；
16. 仪器配备RS232接口，可与计算机联机实现数据实时传输功能；
17. 可选配微型打印机，现场打印实测数据；
18. 手持式，体积小，重量轻，防脱落护腕，以防操作人员失手对仪器造成损坏。
用途
1. 自动判别线路正反相序；
2. 三相线路电参数测量(U/I/Φ/P/Q/S/PF/Hz)；
3. 自动判别电度表接线正确与否，判断电度表运行快慢，合理收缴电费；
4. 感性和容性电路的判别；
5. 电网用电质量测量；
6. 负荷曲线记录及负荷波动在线监视；
7. 可配备大电流钳表做电力线损管理数据采集；
8. 作为漏电流表使用等。
2. 三相线路电参数测量(U/I/Φ/P/Q/S/PF/Hz)；
3. 自动判别电度表接线正确与否，判断电度表运行快慢，合理收缴电费；
4. 感性和容性电路的判别；
5. 电网用电质量测量；
6. 负荷曲线记录及负荷波动在线监视；
7. 可配备大电流钳表做电力线损管理数据采集；
8. 作为漏电流表使用等。
