产品型号:>>RH100V

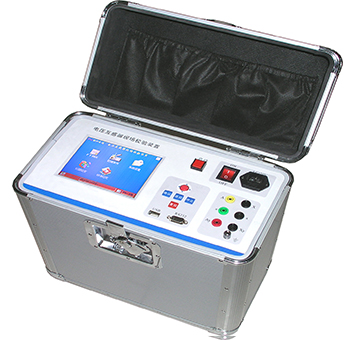

产品名称:>>电压互感器现场校验装置

 电压互感器现场校验装置为全中文界面,读数直观,测量迅速,可在规程要求的测量点自动进行测量。该产品用于现场检定0.1、0.2、0.5、1.0级电磁式电压互感器(可带有剩余电压绕组以及其他电能计量用的二次绕组)。仪器操作简便,读数直观,测量迅速。体积小、集成化、智能化、自动化、操作简捷化。可自动完成对JJG314-94 《测量用电压互感器检定规程》所规定的全部测量点的误差测量,满足JJG169-93《互感器校验仪检定规程》的要求。



 主要特点
便携式,一体式,现场检定0.1、0.2、0.5、1.0级电磁式电压互感器(可带有剩余电压绕组以及其他电能计量用的二次绕组),互感器极性和变比错误判断功能,仪器故障自检和报警功能,具有过压、过流保护功能,反极性显示并有声响报警功能

 主要指标
同相分量(%): 0.0001~±20.00    分辨率0.0001
正交分量(分): 0.001~± 500       分辨率0.001
阻      抗(Ω):  0.0001~ 10.00     分辨率0.0001
导      纳(ms):0.0001~ 12.00     分辨率0.0001
工作负荷:电流:T0对Tx之间小于0.1Ω(cosΦ=1) 电压:a对x之间小于0.1VA (100V)

 精度等级
0.05级/0.02级

 主要功能
1. 采用320×240点阵大屏幕触摸式彩色液晶显示屏,全中文状态显示及操作界面;
2. 接线图直接显示方便直观,测量结果(比差、角差、负荷等参数)同屏显示;
3. 自动测量电压互感器误差(比差、角差)及二次回路实际负荷(VA);
4. 测量过程中量程自动切换;
5. 具有互感器极性和变比错误判断功能;
6. 可根据规程要求的测量点,按不同精度要求进行全点测量;
7. 具有仪器故障自检和报警功能,具有过压、过流保护功能;
8. 具有测量结果数据存贮功能、数据容量不小于1000组,且数据可以保存到U盘中;
9. 试验过程中响应速度快,调节过程平稳,操作简单,无须人为干预,实现全自动测试,减少了随机干扰,提高了系统稳定度,便于找点,抗干扰能力强;
10. 当极性反时,反极性显示并有声响报警功能;
11. 具有通讯功能,能将测得数据通过U盘,传送到电能计量管理系统,上位机软件操作方便,人机界面友好;
12. 仪器体积小、重量轻、集成化、智能化、自动化、操作简捷化,携带方便,非常适合于现场校验。



技术指标
1. 工作电源:AC 220V±10%    50±0.5Hz
2. 准确度等级 : 比差  0.05    角差  2
3. PT变比:10kV、 35kV、 110kV 、220kV
4. 测量范围:同相分量(% ):0.0001~±20.00  分辨率0.0001
                     正交分量(分):0.001~± 500      分辨率0.001
                     阻    抗(VA):0.01~ 300.0         分辨率0.01
5. 功率因数:0.1L-1-0.1C
6. 实际负荷:±(3%+1VA)
7. 工作范围:电压 5%-120% Un (Un =100V,100/√3 V)
8. 极性指示:额定工作电压的5%以上,有极性指示
9. 环境条件:工作温度-15℃~ +45℃  相对湿度:≤85%   海拔高度:<1000米
10. 外形尺寸: 360×200×430(mm)      重量:15Kg
 配置明细
1. 互感器校验仪 1台
2. 一次电流导线 4套
3. 二次测试线 1套
4. 保险管等标准附件1套
5. 产品使用说明书1份
6. 产品出厂检测报告1份
7. 产品合格证份1份
