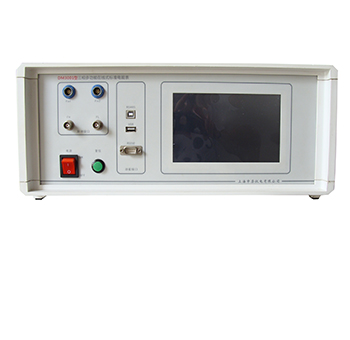

产品型号:>>DM3000

产品名称:>>三相标准电能表

 DM3000型 三相标准电能表具有同步工频电力参数测量功能,可现场不断电、不拆线校验各种有功、无功电能表,并自动判别电能表错误接线;适配5A至2000A多种规格的电流钳后,可对电能计量柜的综合误差、电流互感器变比、电能质量(谐波)进行测量。



 主要指标

>电压0-500V             >电流1mA-100A
>相位0-360度            >频率45-65Hz
>精度0.05级/0.02级

 主要特点
1. 7寸(800*480)TFT真彩色液晶显示器,图形化操作界面,可触摸屏操作也可按键操作,界面显示清晰直观;
2. 电能表校验:能够校验单/三相有功、无功电子式电能表,标准电能表、机械式电能表、机电一体电能表、预付费电能表以及多功能电能表,对电能进行4象限测量;

3. 主副电能表校验:可同时校验同一线路的有功、无功电能表;
4. 多种接线方式测量:可在单相、三相 Y/Δ等各种接线方式下测量交流电压、电流、功率(有功功率、无功功率、视在功率);
5. 多参数测量:测量交流电压、电流、功率、电能、频率、相位、功率因数,还可测量电压电流的幅值不对称度及相位的不对称度、波形失真度、被检表电能脉冲常数;
6. 图形显示:显示三相电压、电流波形图、电压、电流相位矢量图、谐波成分直方图;
7. 谐波分析:可测量电压/电流31次以下谐波含量、谐波幅值、直方图显示;
8. 内置标准汉字库,采用拼音汉字输入方法输入汉字/字母/数字等存储内容;
9. 内置大容量存储器,可存储5000组测量数据;
10. 仪器配备USB接口,通过U盘导出测量数据在计算机上对数据进行管理、存储、打印检测报告;
11. 仪器配备RS232接口,可与计算机联机实现数据实时传输功能;
12. 仪器配备485接口,读取多功能电能表(国标645协议)的电能数据。


 技术指标
1. 电压测量
    测量范围30V-500V,分辨率0.001V,准确度0.05% 或0.1%
2. 电流测量
    端子测量0.05~10A,分辨率0.0001A,准确度0.05%或0.1%
    5A钳表测量(过载5%In-200%In),准确度0.2%
    可选配50A/100A/500A/1000A电流钳,准确度0.2%或0.5%
3. 有功功率/电能测量
    直接测量: 电压30V~500V,电流0.05A~10A,准确度0.05% 或0.1%
    钳表测量: 电压30V~500V,电流5%In~200%In,准确度0.2%  或0.5%
4. 无功功率/电能测量
    直接测量: 电压30V~500V,电流0.05A~10A,准确度0.05% 或0.1%
    钳表测量: 电压30V~500V,电流5%In~200%In,准确度0.2%  或0.5%
5. 相位测量
    测量范围: 0°~359.99°,分辨率0.01°,准确度0.5°
6. 频率测量
    测量范围: 45Hz~65Hz,分辨率:0.001Hz,准确度:0.02Hz
7. 功率因数测量
    测量范围: -1.0~0~+1.0
8. 电能脉冲
    电能脉冲输出5A,FH=18000000 r/kwh,FL=18000 r/kwh
    电能脉冲输入 1~9999999 r/kwh
9. 使用环境
    工作温度 -15℃-45℃ ,工作湿度 ≤±85%RH,无腐蚀性气体
10. 供电电源
      PT借电AC50V -480V,功耗 ≤7.5VA
      电源适配器供电,市电 AC220V/DC12V
      锂电池供电7800mAh,工作时间>8小时

 配置明细
1、标准配置明细:
1)主机1台
2)电压/电流测试线 1套
3)多功能光电采样器2套
4)脉冲输入输出线2条
5)485数据线1个
6)RS232数据线1个
7)电源适配器1个
8)使用说明书1份
9)出厂检测报告1份
10)出厂合格证/保修卡1份
11)安全防水机箱1个
