产品型号:>>AC313
产品名称:>>三相多功能功率表

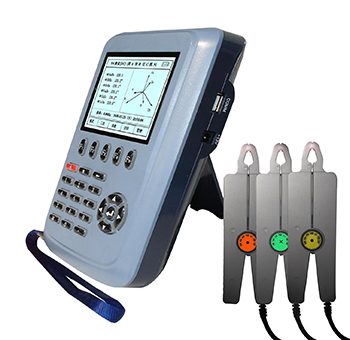

AC313型 三相钳形多功能功率表是专为电力现场检测和用电管理测试设计，现场使用方便直观，可检测现场工频电路或设备的：三相电压（Ua、Ub、Uc、Un）、 三相电流（Ia、Ib、Ic）、 三相相位（φ）、三相频率（F）、三相有功功率（ΣP） 和各相有功功率（Pa、Pb、Pc）、三相无功功率（ΣQ）和各相无功功率（Qa、Qb、Qc）、视在功率（ΣS） 和各相视在功率（Sa、Sb、Sc）、三相功率因数（PF）等，并可实时显示电路六角向量图 、功率表达式、接线图、提示错接线结果等。广泛适用于供配电公司、电气设备制造、石油化工、钢铁冶金、铁路电气化、科研教学等部门。
【显示参数】
Ua\Ub\Uc\Ia\Ib\Ic\ΦUaUb\ΦUbUc\ΦUaUc\ΦIaIb\ΦIbIc\ΦIaIc\ΦUaIa\ΦUbIb\ΦUcIc\ Pa\Pb\Pc\P\Qa\Qb\Qc\Q\Sa\Sb\Sc\S\CosΦa\CosΦb\CosΦc\CosΦ\Hz
【显示参数】
Ua\Ub\Uc\Ia\Ib\Ic\ΦUaUb\ΦUbUc\ΦUaUc\ΦIaIb\ΦIbIc\ΦIaIc\ΦUaIa\ΦUbIb\ΦUcIc\ Pa\Pb\Pc\P\Qa\Qb\Qc\Q\Sa\Sb\Sc\S\CosΦa\CosΦb\CosΦc\CosΦ\Hz
主要指标
>电压0-500V >电流0.5A-100A
>功率0-500KW >相位0-360度
>频率45-65Hz >精度0.5级
>功率0-500KW >相位0-360度
>频率45-65Hz >精度0.5级
主要特点
1. 采用3.4寸液晶显示器，界面显示清晰直观；
2. 在线测量单三相电压（Ua、Ub、Uc、Un）、 三相电流（Ia、Ib、Ic）、 三相相位（φ）、三相频率（F）及六角向量图；
3. 实时测量三相有功功率（ΣP） 和分相有功功率（Pa、Pb、Pc）、三相无功功率（ΣQ）和分相无功功率（Qa、Qb、Qc）、 三相视在功率（ΣS）和分相视在功率（Sa、Sb、Sc），并记录功率最大值和最小值；
4. 自动判别线路负载特性，中文提示电力线路正相、反相、断相；
5. 测量结果有向量图、表格等多种显示方式，同屏显示多个参数，测量数据一目了然；
6. 锂电池供电时，仪器可连续工作18-30小时；待机时间≥60小时；
7. 内置存储器，能保存 200 组测量数据，可查阅已保存的数据组及向量图；
8. 电源自动节电管理功能，可自动关机或转入休眠状态；
9. 内置时钟芯片，可准确记录、显示测量时间；
10. 支持数据上传计算机，利用计算机对仪器数据直接进行浏览、导出、编辑、打印(A4幅面)、备份等功能，并可导出为标准EXCEL格式文件和生成实验报告；
11. 可选配微型打印机，现场打印实测数据；
12. 实现测试结果的浏览、查询功能，中文菜单与直接按键相结合，操作易学、易用；
13. 手持式，体积小，重量，防脱落腕带，以防操作人员失手对仪器造成损坏。
2. 在线测量单三相电压（Ua、Ub、Uc、Un）、 三相电流（Ia、Ib、Ic）、 三相相位（φ）、三相频率（F）及六角向量图；
3. 实时测量三相有功功率（ΣP） 和分相有功功率（Pa、Pb、Pc）、三相无功功率（ΣQ）和分相无功功率（Qa、Qb、Qc）、 三相视在功率（ΣS）和分相视在功率（Sa、Sb、Sc），并记录功率最大值和最小值；
4. 自动判别线路负载特性，中文提示电力线路正相、反相、断相；
5. 测量结果有向量图、表格等多种显示方式，同屏显示多个参数，测量数据一目了然；
6. 锂电池供电时，仪器可连续工作18-30小时；待机时间≥60小时；
7. 内置存储器，能保存 200 组测量数据，可查阅已保存的数据组及向量图；
8. 电源自动节电管理功能，可自动关机或转入休眠状态；
9. 内置时钟芯片，可准确记录、显示测量时间；
10. 支持数据上传计算机，利用计算机对仪器数据直接进行浏览、导出、编辑、打印(A4幅面)、备份等功能，并可导出为标准EXCEL格式文件和生成实验报告；
11. 可选配微型打印机，现场打印实测数据；
12. 实现测试结果的浏览、查询功能，中文菜单与直接按键相结合，操作易学、易用；
13. 手持式，体积小，重量，防脱落腕带，以防操作人员失手对仪器造成损坏。
用途
1. 自动判别线路正反相序；
2. 三相线路电参数测量(U/I/Φ/P/Q/S/PF/Hz)；
3. 自动判别电度表接线正确与否，判断电度表运行快慢，合理收缴电费；
4. 感性和容性电路的判别；
5. 电网用电质量测量；
6. 负荷曲线记录及负荷波动在线监视；
7. 可配备大电流钳表做电力线损管理数据采集；
8. 作为漏电流表使用等。
2. 三相线路电参数测量(U/I/Φ/P/Q/S/PF/Hz)；
3. 自动判别电度表接线正确与否，判断电度表运行快慢，合理收缴电费；
4. 感性和容性电路的判别；
5. 电网用电质量测量；
6. 负荷曲线记录及负荷波动在线监视；
7. 可配备大电流钳表做电力线损管理数据采集；
8. 作为漏电流表使用等。
