告示：我公司生产的所有接插件 （插头、插片、测试夹、接线柱等）和测试线均按电力系统现场测试标准生产，产品均经过国家质检部门质量性能检测（附检测报告），品质和用材远高于一般民用接插件，故性价比与之没有可比性。望勿以此议价！请您 按实际用途和需要采购！
生产 · 加工 · 组装 · 配套 · 定制
测试线规格型号说明
专用测试导线报价
测试线盘/线轴报价
图5说明：专用测试导线由JBF无氧铜测试线和两端接插件压塑成一体构成，外型美观，导通性好，抗拉耐磨>详细报价
图2说明：DCC成套测试导线按电测量现场需求设计，含测试线、接插件、表笔、箱包等。既有标规也可定制>详细报价
图2说明：YL系列绕线盘、绕线支架、线轴等产品，均可按客户要求定制。含线径、长度、接插件等>详细报价
JBF丁腈测试线/试验线报价
图1说明：JBF测试线可按用户要求长短、粗细、颜色加工成各种测试线，两端 可压塑插头、夹子、叉片等>详细 报价
图3说明：多芯线可按用户需求的长短、粗细、颜色加工成各式测试线，两端 可压塑插头/叉片、夹子等供选>详细报价
图4说明：6芯测试线一般用来做电流测试或电流短路线使用，可按用户需 要的长短订制，两端压塑各种接插件>详细报价
祼铜线/接地线/短路线报价
硅胶测试线报价
大电流测试线/编织护套线报价
图5说明：祼铜线或透明护套线适用于接地试验，粗细可按需定制，线两端可加工线耳、线鼻子、叉子、插头等>详细报价
图6说明：硅胶线适用于高电压试验（3KV以上到15KV以下），线两端可加工线耳、线鼻子、叉子、插头等>详细报价
图8说明：尼龙编织护套线适用于大电流试验（500A以上到5000A以下），线两端可加工线耳、线鼻子、叉子等>详细报价
各类测试导线技术规格及配套说明
零购测试线，长短数量不限。可以免费加工组装置测试导线两端接插件（香蕉插头、测试夹子、线鼻子/测试插片/线耳/叉子/冷压端子等等），其中接插件价格另计。询价时只需说明测试线的长短、粗细和测试线两端接插件的要求，我们即可报上价格。 定制成品测试线，其报价仅与测试导线的长短（mm、cm、m）、导体截面面积(mm2)、导线品类相关，与颜色无关和端头加工方式无关。 如果测试导线某端无需加工（裸线头）请定制前说明，以便预留线端用途裕量。所有测试线均接受非标规格的定制，可按用户具体要求配套供给
零购测试线，长短数量不限。可以免费加工组装置测试导线两端接插件（香蕉插头、测试夹子、线鼻子/测试插片/线耳/叉子/冷压端子等等），其中接插件价格另计。询价时只需说明测试线的长短、粗细和测试线两端接插件的要求，我们即可报上价格。
定制成品测试线，其报价仅与测试导线的长短（mm、cm、m）、导体截面面积(mm2)、导线品类相关，与颜色无关和端头加工方式无关。
如果测试导线某端无需加工（裸线头）请定制前说明，以便预留线端用途裕量。所有测试线均接受非标规格的定制，可按用户具体要求配套供给
未经加工的测试导线，可用于加工各种形式规格的测试导线成品，也可整盘或按米零售，细线每盘200米，粗线每盘100米，1米起订，多订不限 。免费代客按尺寸裁切长短、剥线头、线头上锡。
3、测试导线CAD结构图：
DCC测试导线是由JBF系列丁腈聚氯乙稀化合物导线（简称丁腈线）加工而成，测试线两端可配套注塑 或焊接各种接插件，如：香蕉插头、鳄鱼夹、插片线鼻子等。测试线结构如下图——
测试线导选型：关于测试导线的粗细，一般会是指测试线导体部分的横截面积，即：平方毫米，简称：平方。例如：常用规格：1.5平方~，2.5平方~，4平方~等。
绞丝是组成导线的主体，由紫铜拉丝而成，丝越细加工难度越高，价格也越贵，好的测试线一般由直径0.1mm绞丝构成。例如：2.5平方mm的测试线是由315根直径0.1毫米的绞丝合成。
测试线护套材料为丁腈聚氯乙稀化合物（简称丁腈线），成型后具有耐高温、耐油污、抗疲劳、不怕磨损、柔韧性强、不怕弯折等特点。
三芯和四芯测试导线选型：一般情况下若注明是2.5平方三芯测试线，通常是指由三根2.5平方毫米粗细的测试导线组成，如上图右所示，常用规格有：1.5平方mm，2.5平方mm，4平方mm等。
三芯测试线通常由黄绿红三芯组成，一般用于三相电流测量，其它种颜色可定制。
4、测试导线的制造工艺及结构说明：
测试导线选型——订购测试导线首先需确认导线金属导体部分的横截面积（单位：平方毫米，符号：S，mm2，简称：平方），常用规格：1.5平方，2.5平方等 ，是测试导线最重要指标之一。 ——测试导线颜色，常用有黄、绿、红、黑、蓝。是测试导线的关键指标之一 ——测试导线外径，是指导体加上绝缘护套后测的直径（单位：毫米，符号Φ，mm）。测试导线护套的厚度与导线绝缘强度有一定关系，一般情况下只要确认了导线的绝缘强度，也就不用再确认导线外径。
测试导线结构——测试导线的结构与常规电线的结构有很大的不同。同平方测试导线的绞丝 数量是普通导线的10~30倍。以2.5平方测试导线为例：其导体是由315根直径0.1毫米的纯铜细丝绞合而成（俗称：绞丝）。绞丝是由紫铜拉丝而成，丝越细加工难度越高，价格也越贵，好的测试 导线一般由直径0.1mm左右的绞丝构成。 ——常规测试导线护套材料为丁腈聚氯乙稀化合物（简称：丁腈线），由于其成本较高，仅适用于3kV左右的电力测量场所。成型后具有耐高温、耐油污、抗疲劳、不怕磨损、柔韧性强、不怕弯折等特点。 ——高压测试导线护套材料为改性硅橡胶，简称硅胶。其成份单一可加工性强，宜于超厚绝缘护套成形且成本较低。常用于5kV及以上等级的电测量场所。高压测试导线还有多种改良规格，例如：双层护套线、绝缘屏蔽线等等 ——祼铜导线，其结构有3类：绞合、编织、透明护套。一般用于地线或接地连接。 ——纺织护套线：一般应用大电流测量场所，俗称：大电流纺织线。导线护套是由黑白相间的棉线纺织而成，其耐压强度等级较低。
5、测试导线（铜线）截面积与载流量（过电流）的关系：
上述各式测试导线的载流值（电流通过导体的允许量，安培A）为纯导线理论值，选型应根据实际使用环境和使用电压综合评估，在交流220V或380V的工况环境 中，如果测试导线两端加工成插拔件（香蕉插头、插片、线鼻子）则需按理论值的80%留足裕度。如果测试导线两端加工成鳄鱼夹，则需按理论值的65%留足裕度。
一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
如：2.5 mm2 JBF铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 JBF铜导线安全载流量的推荐值4×8A/mm2=32A
测试线两端接插件的选用和使用方法对载流量的影响也很大。例如：因受制于仪器条件，大电流线选用了小直径接插件，这时测试线的载流量应打9折。
在高温下使用（35度以上），同样条件下载流量应打9折 （大概算法）。
如果测试线的接插件与仪器仪表由螺丝紧定连接，则直接按线径载流量计算，如果仅仅是弹性澎胀连接，则需考虑弹性限度的时效性和接触面的氧化影响，一般遇到这种情况，测试线的载流量裕多10%即可！
还要注意一点，一般所说测试线线径均指铜芯过流面积，而非包括护套在内的外径。如果对外径有特别要求，一定要注意其相关规格。
如何计算和测量测试导线平方数？ 所谓电线平方即指电线导体的横截面积，对电线规格而言，平方代指平方毫米。单丝线只需测量丝径（D），再套用圆的截面积（S）公式：S=π(D/2)²计算出即可。测量工具：卡尺 试验室测试导线是用什么线？
铜导线截面积
最大载流量（A）
容量（KW）
其它截面铜质测试线最大过电流能力依此类推
6、各种测试导线的技术优缺点：
DCC系列测试线包、测试线箱、测试线轴，是由JBF系列丁腈聚氯乙稀化合物导线（简称丁腈线）加工而成，成品充分利用了丁腈材料耐高温、抗疲劳、不怕磨损、不怕弯折的柔韧性强的特点，配合各式接插件，压塑注型为各种规格的测试线。并按电力测试线现场的具体要求，配备了测试插头、测试夹、测试叉子等组成1套。如 上图——
7、透明裸铜线与裸铜接地线的区别：
两种线的用途不一样，也决定了它们的结构不一样。透明裸铜线是由若干铜丝绞合而成，外面再加上透明护套。而裸铜接地线的结构是由铜丝编织而成。绞合和编织各有优缺点，当使用环境或使用者不要求有透明护套时，一般都采用编织线。尤其是2.5平方左右的细线，采用绞合易松散，故均采用编织线。
8、各种测试导线选型说明：
DCC型成套测试线、CSX型成套测试线、XYD型成套测试线，均为我们公司三大拳头产品之一，广泛应用于电力电气电测等各种电测量场合，根据工作内容和作业规范，三种测试线各有用途特点： DCC表示电测设备测试线，该型号测试线主要用于试验室、计量室电测量检测试验使用。 CSX表示电气现场测试线，是常规现场用测试线的通称，该型号测试线主要用于电气检测现场。 XYD表示仪表电气测试线，该型号测试线涵盖了继保和计量二次回路的所有节点 。 上述所有型号的测试线均以单支DCC测试线为基础，型号表达类型，后缀表示规格要（如：DCC-1型规格为1米）
DCC型成套测试线、CSX型成套测试线、XYD型成套测试线，均为我们公司三大拳头产品之一，广泛应用于电力电气电测等各种电测量场合，根据工作内容和作业规范，三种测试线各有用途特点：
DCC表示电测设备测试线，该型号测试线主要用于试验室、计量室电测量检测试验使用。
CSX表示电气现场测试线，是常规现场用测试线的通称，该型号测试线主要用于电气检测现场。
XYD表示仪表电气测试线，该型号测试线涵盖了继保和计量二次回路的所有节点 。
上述所有型号的测试线均以单支DCC测试线为基础，型号表达类型，后缀表示规格要（如：DCC-1型规格为1米）
9、什么是测试导线？测试导线是干什么用的？
测试导线又称测试线，是电力系统检修试验时专用的测试导线。适用于继电保护现场，试验室及其它试验调试的场所，具有连接方便(只需进行插拨连接，不需开启设备)，接触电阻小，导线柔软，绝缘性能好等特点。专用测试导线与专用保护试验装置配套使用将大大提高现场调试效率，此外测试线也适用于仪器仪表配套、电气测量及高压专业的测试、试验。 另外，要明确，电测试验室所用的测试线决不能用RV、RVV、TRV、TRVV、AVR、BVR、VVR这类所谓的软导线（R是软的意思），这类导线是专用于电子、电气系统的连接，安装后固定使用，不拖不拽不接触不重复使用。而试验室用的测试导线，要经常性的插拔操作，需反复使用，经常接触，很难避免不拖不拽。因此，试验室所用测试导线，铜材用料要比普通电线高2个等级（纯度），丝径比普通电线更细（D<=0.1），绝缘层采用价格更贵的丁晴或是复合硅胶。因抗拉强度高，柔软适应性好，不易磨损不易开裂。
测试导线又称测试线，是电力系统检修试验时专用的测试导线。适用于继电保护现场，试验室及其它试验调试的场所，具有连接方便(只需进行插拨连接，不需开启设备)，接触电阻小，导线柔软，绝缘性能好等特点。专用测试导线与专用保护试验装置配套使用将大大提高现场调试效率，此外测试线也适用于仪器仪表配套、电气测量及高压专业的测试、试验。
另外，要明确，电测试验室所用的测试线决不能用RV、RVV、TRV、TRVV、AVR、BVR、VVR这类所谓的软导线（R是软的意思），这类导线是专用于电子、电气系统的连接，安装后固定使用，不拖不拽不接触不重复使用。而试验室用的测试导线，要经常性的插拔操作，需反复使用，经常接触，很难避免不拖不拽。因此，试验室所用测试导线，铜材用料要比普通电线高2个等级（纯度），丝径比普通电线更细（D<=0.1），绝缘层采用价格更贵的丁晴或是复合硅胶。因抗拉强度高，柔软适应性好，不易磨损不易开裂。

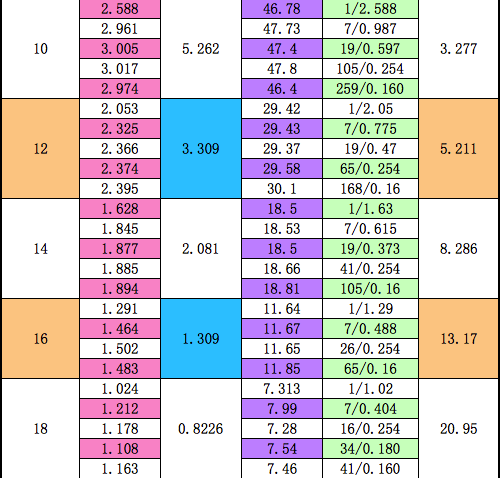

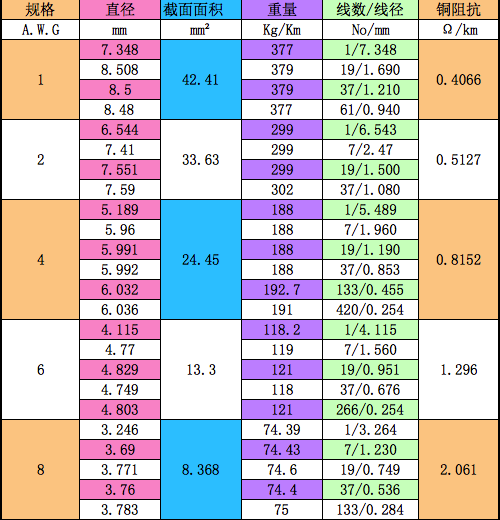

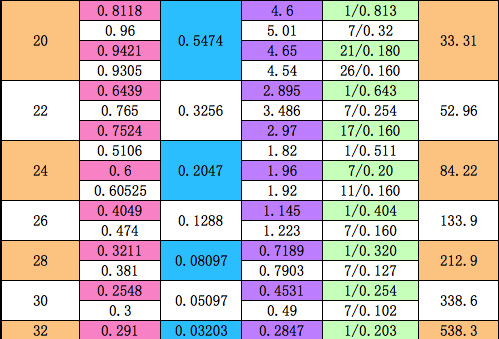

美标测试线与欧标测试线规格对比
A.W.G标准数据来源于相关技术，此处仅供参考。 在中国仍以导线横截面积做为导线规格的重要指标。
电源电缆应当最小为10AWG，控制电缆最小应为14 AWG。
信号电缆应最小为16 AWG，通信电缆应最小为22 AWG。
AWG：American Wire Gauge美国线（径）规格，美国线缆规格
BWG：Birmingham Wire Gauge伯明翰线（径）规
SWG：Standard Wire Guage标准线（径）规，钢丝线规
