测试导线展示图

示:我公司生产的所有接插件 (插头、插片、测试夹、接线柱等)和测试线均按电力系统现场测试标准生产,产品均经过国家质检部门质量性能检测(附检测报告),品质和用材远高于一般民用接插件,故性价比与之没有可比性。望勿以此议价!请您 按实际用途和需要采购!

生产 · 加工 · 组装 · 配套 · 定制

DCC电测试验导线·测试导线

horizontal rule

国标品质·足米足平方·配套加工接插件·可拆零可定制

正规生产企业,质量有保证,服务有保障,报价已含13%增值税和国内运杂费



++ DCC系列测试导线零售(每米起售,多不限量)

电力测试导线 电力测试导线 电力测试导线 电力测试导线

【200米/卷】可零售

【200米/卷】可零售

【100米/卷】可零售

【100米/卷】可零售

¥1.4起

详情

¥4.8起

详情

¥16.2起

详情

¥30起

详情

型号:DCC025~50

规格:0.25~1.2平方

耐压:3kV

载流:2~9A

颜色:绿

型号:DCC025~50

规格:1.6~4平方

耐压:3kV

载流:12~32A

颜色:绿

型号:DCC025~50

规格:6~10平方

耐压:3kV

载流:48~80A

颜色:绿

型号:DCC025~50

规格:12~50平方

耐压:3kV

载流:100~400A

颜色:绿

CAD规格书下载

CAD规格书下载

CAD规格书下载

CAD规格书下载

这是未经加工的测试导线 可用于制作加工各种 型号规格结构的的测试导线成品。这里可按米零售,也个整盘订购,每盘基本长度为100米,个别细线为200米 。特殊需要的长度可按用户要求定制。我们还可以生产上述规格其它颜色的导线,如:等。



++ DCC系列单根测试导线型号规格报价(每米起售,多不限量)

名称
(铜芯截面积)

型号/规格
(绞丝直径×丝数X1

外径

电流
A

耐压
KV


出厂价
(元/米)

颜色可选

0.3mm2

DCC(Ø0.10×32×1)

Ø1.6mm

2

3

200

1.40

绿

0.5mm2

DCC(Ø0.10×64×1)

Ø2.6mm

4

3

100

1.80

绿

0.75mm2

DCC(Ø0.10×95×1)

Ø2.8mm

6

3

100

2.25

绿

测试导线_上海中荣仪电有限公司配件销售联系人18964771663微信同号1.2mm2

DCC(Ø0.10×152×1)

Ø3.2mm

9

3

100

3.60

绿

测试导线_上海中荣仪电有限公司配件销售联系人18964771663微信同号1.6mm2

DCC(Ø0.10×203×1)

Ø3.5mm

12

3

100

4.80

绿

测试导线_上海中荣仪电有限公司配件销售联系人18964771663微信同号2.1mm2

DCC(Ø0.10×266×1)

Ø3.8mm

16

3

100

6.20

绿

测试导线_上海中荣仪电有限公司配件销售联系人18964771663微信同号2.5mm2

DCC(Ø0.10×315×1)

Ø4.2mm

20

3

100

7.40

绿

测试导线_上海中荣仪电有限公司配件销售联系人18964771663微信同号4mm2

DCC(Ø0.10×506×1)

Ø4.8mm

32

3

100

11.20

绿

以下为大电流测试导线

6mm2

DCC(Ø0.10×760×1)

Ø5.6mm

48

3

100

16.20

绿

8mm2

DCC(Ø0.10×1007×1)

Ø6.6mm

60

3

100

20.10

绿

10mm2

DCC(Ø0.10×1266×1)

Ø7.6mm

80

3

100

25.00

绿

12mm2

DCC(Ø0.10×1520×1)

Ø8mm

95

3

100

30.00

绿

16mm2

DCC(Ø0.15×904×1)

Ø8.8mm

125

3

100

40.00

绿

20mm2

DCC(Ø0.15×1130×1)

Ø9.8mm

160

3

100

48.00

绿

25mm2

DCC(Ø0.15×1412×1)

Ø10.2mm

200

3

100

60.00

绿

30mm2

DCC(Ø0.15×1695×1)

Ø11.2mm

240

3

100

72.00

绿

35mm2

DCC(Ø0.15×1978×1)

Ø11.8mm

280

3

100

42.00

绿

50mm2

DCC(Ø0.15×2825×1)

Ø14.3mm

400

3

100

116.00

绿

更大规格

可以定制

——

——

——



电索

可以定制

规格

说明

测试导线导体由纯铜细丝绞合构成。DCC为型号,插号内数字分别代表(绞丝直径×绞丝根数),例如:2.5平方的导线是由315根直径0.1的细铜丝绞成一股,外加丁晴绝缘护套组成。测试导丝绝缘护套为改性丁晴,具有阻然、柔软、抗拉拽、抗油污、易梳理、不老化的特点,颜色丰富,色彩鲜艳,常备绿,其它还有等。

++货及运输说明:

说明1:标准产品,特指各种可以独立使用的接插件,例如 :鳄鱼夹、香蕉插头、香蕉插座、接线柱、测试插片、冷压端子等。标准产品售出后可退可换(自理往来运费)。

说明2:定制产品,是指附图加工或约定尺寸和规格的各种接插件和测试线,下料后即不能再退换,请慎思落定

说明3:货期交付标准产品均为库存现货,可按客户要求时间即时寄出。制产品般是指需上注塑机压制的含接插件的测试导线,因量产启动额较大(每次上料150kg,得一次用完),故需排产加工,一般订单3~7个工作日,量少规格多的订单,生产周期再顺延3-4个工作日,量少且急的用户请一定裕足时间!(有用户问:为啥有时量很小的订单交货也很快?这是因您刚好赶上批量投料,规格相近,一起生产了。千万不要因为上次交货快,而今次未留足生产周期而耽误您的工作进程!)

说明4:运输时效一次订购300元及以上免包装费免运输费含13%增税;300元以下按样品出库,样品不含税运。发货默认中通/顺丰/德邦,30kg以上大件发物流。如收件方指定快递和方式,则按实际收取运费。到货时间以承运方承诺为准,供方不予保证。
索取各种接插件测试线
小样免费(每次限一规格一件,确认后发顺丰/德邦到付)。

说明5:发票开具当次订货满300元发票当次开给,不足300元的可累积够300元时一起开,目前公司已启用电子专票,索票请附邮箱。

++关于期货的说明:

所有配件为我公司自产自销,出厂价供应,不议价!当紫铜(T1、T2)期货价波动大于20%时,批量性周期货合同保留提价权!

测试导线AB两端常用接插件型式式样图例

香蕉插插头_上海中荣仪电有限公司销售联系人18964771663微信同号 香蕉插头 香蕉插头 香蕉插头 深孔护套插头 护套插头

弹性护套插头

香蕉插插头_上海中荣仪电有限公司销售联系人18964771663微信同号 香蕉插插头_上海中荣仪电有限公司销售联系人18964771663微信同号 香蕉插头_上海中荣仪电有限公司销售联系人18964771663微信同号 香蕉插插头_上海中荣仪电有限公司销售联系人18964771663微信同号 香蕉插头_上海中荣仪电有限公司销售联系人18964771663微信同号
香蕉插插头_上海中荣仪电有限公司销售联系人18964771663微信同号 枪形自锁插头 直角自锁插头 香蕉插头_上海中荣仪电有限公司销售联系人18964771663微信同号 香蕉插插头_上海中荣仪电有限公司销售联系人18964771663微信同号 香蕉插头_上海中荣仪电有限公司销售联系人18964771663微信同号
香蕉插插头_上海中荣仪电有限公司销售联系人18964771663微信同号 香蕉插头_上海中荣仪电有限公司销售联系人18964771663微信同号 香蕉插插头_上海中荣仪电有限公司销售联系人18964771663微信同号 香蕉插头_上海中荣仪电有限公司销售联系人18964771663微信同号 香蕉插插头_上海中荣仪电有限公司销售联系人18964771663微信同号 香蕉插头_上海中荣仪电有限公司销售联系人18964771663微信同号
香蕉插插头_上海中荣仪电有限公司销售联系人18964771663微信同号 香蕉插头_上海中荣仪电有限公司销售联系人18964771663微信同号 香蕉插插头_上海中荣仪电有限公司销售联系人18964771663微信同号 香蕉插头_上海中荣仪电有限公司销售联系人18964771663微信同号 香蕉插插头_上海中荣仪电有限公司销售联系人18964771663微信同号 香蕉插头_上海中荣仪电有限公司销售联系人18964771663微信同号
香蕉插插头_上海中荣仪电有限公司销售联系人18964771663微信同号 香蕉插头_上海中荣仪电有限公司销售联系人18964771663微信同号 母端插头 香蕉插头_上海中荣仪电有限公司销售联系人18964771663微信同号 母孔插头_香蕉插头_上海中荣仪电有限公司销售联系人18964771663微信同号 母孔插头_插套_香蕉插头_上海中荣仪电有限公司销售联系人18964771663微信同号
测试插片 钩式测试插片 测试插片 线鼻子 接线插片_上海中荣仪电有限公司销售联系人18964771663微信同号 冷压端子_上海中荣仪电有限公司销售联系人18964771663微信同号
鳄鱼夹 半封闭测试夹 全封闭测试夹 鳄鱼夹大号_上海中荣仪电有限公司销售联系人18964771663微信同号 尖嘴护套夹 自焊式鳄鱼夹

测试导线两端接插件规格品类繁多未一一列举,如有其它需要请WX、电话、QQ、邮件

各类测试导线技术规格及配套说明

1、测试导线端头免费加工及其它说明:

零购测试导线,长短数量不限,均可按需提供。可为测试导线免 加工费配套导线两端的接插件(香蕉插头、测试夹子、线鼻子等,其价格另计),询价时只需说明测试线的长短、线径和测试线两端接插件的 型号规格,我们即可报上价格。

定制成品测试导线,其报价仅与测试导线的长短(mm、cm、m)、导体截面面积(平方毫米mm2,简称平方)、导线品类相关,与颜色无关和端头加工方式 不相关。

如果测试导线某端无需加工(裸线头)请定制前说明,以便预留线端用途裕量。所有测试线均接受非标规格的定制,可按用户具体要求配套供给 。

2、未经加工的测试导线零售注意事项:

未经加工的测试导线,可用于加工各种形式规格的测试导线成品,也可整盘或按米零售,细线每盘200米,粗线每盘100米,1米起订,多订不限 。免费代客按尺寸裁切长短、剥线头、线头上锡等。

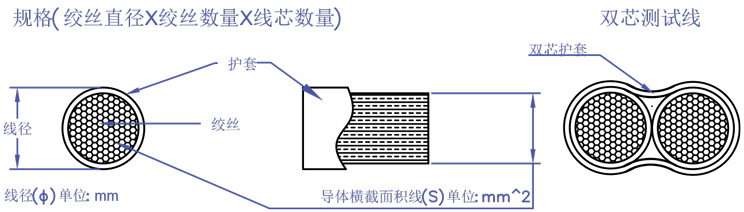

3、测试导线CAD结构图:

DCC测试导线是由JBF系列丁腈聚氯乙稀化合物导线(简称丁腈线)加工而成, 导线具有抗拉扯、耐油污、不易折损、不易纠结等特点,而且耐压等级高、柔软易操作,广泛应用于各种高低压电力测试场合。测试线两端注塑、或焊接 、或配套各种接插件,如:香蕉插头、鳄鱼夹、插片线鼻子等。测试线结构如下图——

测试导线CAD工程图

测试线导选型:

关于测试导线的粗细,一般会是指测试线导体部分的横截面积,即:平方毫米,简称:平方。例如:常用规格:1.5平方~,2.5平方~,4平方~等。

绞丝是组成导线的主体,由紫铜拉丝而成,丝越细加工难度越高,价格也越贵,好的测试线一般由直径0.1mm绞丝构成。例如:2.5平方mm的测试线是由315根直径0.1毫米的绞丝合成。

护套是测试导线的绝缘材料,DCC系列为丁腈聚氯乙稀化合物(简称丁腈线),成型后具有耐高温、耐油污、抗疲劳、不怕磨损、柔韧性强、不怕弯折等特点。

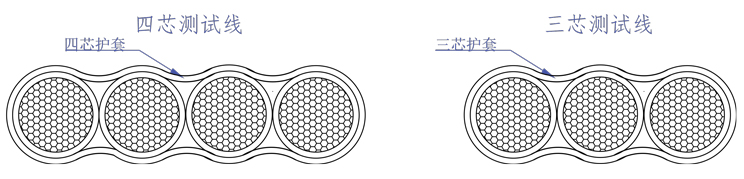

3芯测试线CAD图

2芯测试导线选型:一般情况下若注明是2.5平方2芯测试线,通常是指由2根2.5平方毫米粗细的测试导线组成,如上图右所示,常用规格有:1.5平方mm,2.5平方mm,4平方mm等。2芯测试线通常由黄绿红2芯组成,一般用于 单相电力系统的测量,其它种颜色可定制。

3芯测试导线选型:一般情况下若注明是2.5平方三芯测试线,通常是指由三根2.5平方毫米粗细的测试导线组成,如上图右所示,常用规格有:1.5平方mm,2.5平方mm,4平方mm等。三芯测试线通常由黄绿红三芯组成,一般用于三相电流测量,其它种颜色可定制。

4芯测试导线选型:一般情况下若注明是2.5平方4芯测试导线,通常是指由4根2.5平方毫米粗细的测试导线组成,如上图右所示,常用规格有:1.5平方mm,2.5平方mm,4平方mm等。 四芯测试线通常由黄绿红黑四芯组成,一般用于三相四线电力系统的测量,其它种颜色可定制。

4、测试导线的制造工艺及结构说明:

bullet

测试导线选型——订购测试导线首先需确认导线金属导体部分的横截面积(单位:平方毫米,符号:S,mm2,简称:平方),常用规格:1.5平方,2.5平方等 ,是测试导线最重要指标之一。
——测试导线颜色,常用有黄、绿、红、黑、蓝。是测试导线的关键指标之一
——测试导线外径,是指导体加上绝缘护套后测的直径(单位:毫米,符号Φ,mm)。测试导线护套的厚度与导线绝缘强度有一定关系,一般情况下只要确认了导线的绝缘强度,也就不用再确认导线外径。

bullet

测试导线结构——测试导线的结构与常规电线的结构有很大的不同。同平方测试导线的绞丝 数量是普通导线的10~30倍。以2.5平方测试导线为例:其导体是由315根直径0.1毫米的纯铜细丝绞合而成(俗称:绞丝)。绞丝是由紫铜拉丝而成,丝越细加工难度越高,价格也越贵,好的测试 导线一般由直径0.1mm左右的绞丝构成。
——常规测试导线护套材料为丁腈聚氯乙稀化合物(简称:丁腈线),由于其成本较高,仅适用于3kV左右的电力测量场所。成型后具有耐高温、耐油污、抗疲劳、不怕磨损、柔韧性强、不怕弯折等特点。
——高压测试导线护套材料为改性硅橡胶,简称硅胶。其成份单一可加工性强,宜于超厚绝缘护套成形且成本较低。常用于5kV及以上等级的电测量场所。高压测试导线还有多种改良规格,例如:双层护套线、绝缘屏蔽线等等
——祼铜导线,其结构有3类:绞合、编织、透明护套。一般用于地线或接地连接。
——纺织护套线:一般应用大电流测量场所,俗称:大电流纺织线。导线护套是由黑白相间的棉线纺织而成,其耐压强度等级较低。

5、测试线(铜线)截面积与载流量(过电流)的关系:

上述各式测试导线的载流值(电流通过导体的允许量,安培A)为纯导线理论值,选型应根据实际使用环境和使用电压综合评估,在交流220V或380V的工况环境 中,如果测试导线两端加工成插拔件(香蕉插头、插片、线鼻子)则需按理论值的80%留足裕度。如果测试导线两端加工成鳄鱼夹,则需按理论值的65%留足裕度。

般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。铜导线的安全载流量为5~8A/mm2,铝导线的安全载流量为3~5A/mm2。

如:2.5 mm2 JBF铜导线安全载流量的推荐值2.5×8A/mm2=20A
          4 mm2 JBF铜导线安全载流量的推荐值4×8A/mm2=32A

试线两端接插件的选用和使用方法对载流量的影响也很大。例如:因受制于仪器条件,大电流线选用了小直径接插件,这时测试线的载流量应打9折。

高温下使用(35度以上),同样条件下载流量应打9折 (大概算法)。

果测试线的接插件与仪器仪表由螺丝紧定连接,则直接按线径载流量计算,如果仅仅是弹性澎胀连接,则需考虑弹性限度的时效性和接触面的氧化影响,一般遇到这种情况,测试线的载流量裕多10%即可!

要注意一点,一般所说测试线线径均指铜芯过流面积,而非包括护套在内的外径。如果对外径有特别要求,一定要注意其相关规格。

铜导线截面积

最大载流量(A)

容量(KW)

铜导线截面积

最大载流量(A)

容量(KW)

2.5mm2 28 16 10mm2 55 35
4mm2 37 21 16mm2 91 59
6mm2 48 27 25mm2 120 67
其它

其它截面铜质测试线最大过电流能力依此类推

6、各种测试导线的技术优缺点:

DCC系列测试线包、测试线箱、测试线轴,是由JBF系列丁腈聚氯乙稀化合物导线(简称丁腈线)加工而成,成品充分利用了丁腈材料耐高温、抗疲劳、不怕磨损、不怕弯折的柔韧性强的特点,配合各式接插件,压塑注型为各种规格的测试线。并按电力测试线现场的具体要求,配备了测试插头、测试夹、测试叉子等组成1套。如 上图——

7、透明裸铜线与裸铜接地线的区别:

两种线的用途不一样,也决定了它们的结构不一样。透明裸铜线是由若干铜丝绞合而成,外面再加上透明护套。而裸铜接地线的结构是由铜丝编织而成。绞合和编织各有优缺点,当使用环境或使用者不要求有透明护套时,一般都采用编织线。尤其是2.5平方左右的细线,采用绞合易松散,故均采用编织线。

8、各种测试导线选型说明:

冷压端子_上海中荣仪电有限公司销售联系人18964771663微信同号  DCC型成套测试线、CSX型成套测试线、XYD型成套测试线,均为我们公司三大拳头产品之一,广泛应用于电力电气电测等各种电测量场合,根据工作内容和作业规范,三种测试线各有用途特点:

香蕉插头_上海中荣仪电有限公司销售联系人18964771663微信同号  DCC表示电测设备测试线,该型号测试线主要用于试验室、计量室电测量检测试验使用。

冷压端子_上海中荣仪电有限公司销售联系人18964771663微信同号  CSX表示电气现场测试线,是常规现场用测试线的通称,该型号测试线主要用于电气检测现场。

香蕉插头_上海中荣仪电有限公司销售联系人18964771663微信同号  XYD表示仪表电气测试线,该型号测试线涵盖了继保和计量二次回路的所有节点 。

冷压端子_上海中荣仪电有限公司销售联系人18964771663微信同号  上述所有型号的测试线均以单支DCC测试线为基础,型号表达类型,后缀表示规格要(如:DCC-1型规格为1米)

厂矿企事业单位采购测试导线及电测配件如何报计划?

由于这类单位是技术人员选型,采购部门采购,过程冗长,手续繁锁

这类产品也是品类繁多、型号规格稍有不慎就会货不对板

因此报计划时按下规格比较好,敬请参考
