这是一款电力检测检修现场用仪表，电压直接接入，电流经由钳形电流
表接入。
可在线测量三相电力线路及用电设备的功率、功率因数等...
若室内使用，请选功率仪产品（供试验室使用）点击这里>>> |
 产品用途

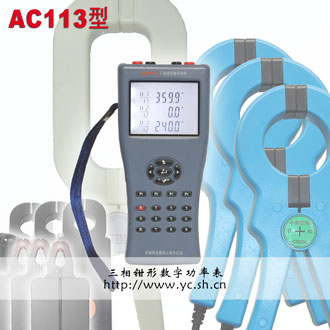

AC113型
三相钳形功率表（功率测量仪），专为电力检测检修现场测量和用电管理现场测试而设计，广泛适用于供电公司、电气设备制造、石油化工、钢铁冶金、铁路电气化
检测检修部门等部门。现场使用方便直观，可检测现场工频电路或设备的：
三相电压（Ua、Ub、Uc、Un）、
三相电流（Ia、Ib、Ic）
三相相位（φa）、
三相频率（F）、
三相有功功率（ΣP）
各相有功功率（Pa、P、P）
三相无功功率（ΣQ）
各相无功功率（Qa、Qb、Qc）
三视在功率（ΣS）
各相视在功率（Sa、Sb、Sc）
三相功率因数（PF）等
并具有简单的接线判断功能。
（更高级的接线判断功能可参考AC303型产品>>>）
功能特点
-
自动量程，钳表可分离，电流钳更替方便，可终身调钳，不用因为测量工况的改变而添置新仪器，可节约新置仪器费用。
-
显示器采用高反差液晶屏，设有背光调节，适合全天候操作。
-
钳、表分体式结构，适应更复杂的现场工况。
-
无需切换开关，就能实现对三相电压（U）、三相电流（I）、三相功率（P、Q、S）、三相频率（F）等参数直接测量。
-
仪器具有测量界面数据自保持功能（测得数据可锁定）。
-
仪器内置存贮存器，可保存100组数据。
-
配有USB通讯接口，可选装数据处理软件，实现仪器内存数据的上传、分析和向量图绘制。
-
内置锂电池供电，容易更换，具欠电指示功能；
-
ABS流线表壳结构，时尚现代，具有体积小、重量轻、安全可靠的特点，配专用仪表箱包,防挤压、防震动,携带便利。现场使用
非常方便；
技术指标
功率测量：
 |
电压量限：3×0~500V，标配：0.5级，分辨率：0.01V |
|
|
电流量限：3×5mA~50A，标配：0.5级，分辨率：0.1mA
10A 电流钳钳口大小：
50A 电流钳钳口大小：
100A 电流钳钳口大小：
500A 电流钳钳口大小：
1000A 电流钳钳口大小：
3000A 电流钳钳口大小：
（以上配置接供货协议或合同确定） |
|
|
有功功率：每相25kW，标配0.5级，分辨率：0.0001（或50kW或250kW或500kW） |
|
|
无功功率：每相25kVar，标配0.5级，分辨率：0.0001（或50kVar或250kVar或500kVar） |
|
|
视在功率：每相25kVA，标配0.5级，分辨率：0.0001（或50kVA或250kVA或500kVA） |
|
|
功率因数：0.0001~1.0000 |
|
|
频率：45Hz~65Hz |
|
|
显示位数：4½ |
|
|
重 量：主机280g，钳表200g/每只 |
|
|
体
积：主机186×86×33mm，钳表140×40×25mm |
|
|
实用链接
短信137 0168 9331索取文档密码 |
|
——为防范不法厂商盗用，部分文件有加密——
资料下载 ：点击下载...
上述文件下载如遇问题，请提交服务邮箱索取！ |
|
同类产品： |
|
电参数测量：
|
•AC102型单相
钳形电力参数测试仪 |
链接 |
|
•AC103型三相
钳表电力参数测试仪 |
链接 |
多功能电参数测量：
|
•AC306型三相多功能
电力参数测试仪 |
链接 |
|
•AC316型三相电力测试
分析记录仪 |
链接 |
|
•AC316a型三相电力测试
分析记录仪 |
链接 |
|
•AC326型三相
电能电量谐波测试仪 |
链接 |
功率测量：
|
•AC112型单相钳形功率表（现场） |
链接 |
|
•AC113型三相钳形功率表（现场） |
本页 |
|
•AC303型
三相多功能钳形功率表（现场） |
链接 |
功率测量（室内）：
电流测量：
|
•AC122型多功能钳形电流表 |
链接 |
|
•AC123型多功能
双钳电流表 |
链接 |
|
|
配置说明： |
|
标配说明：
1、主机1台
2*、100A电流钳3只（钳形电流互感器）
3、电压测试线1套
4、出厂合格证
5、说明书
选配说明：
1、100A电流钳表1把（图）详细>>>
2、500A电流钳表1把（图）详细>>>
3、1000A电流钳表1把（图）详细>>> |
|
订货需知： |
|
100套内现货供应，批量生产周期15天。
可代办国家计量测试报告（15个工作日）
面向全国办理铁路、公路、航空运输≤3天 |
|
