AC102型参数测试仪
单相测量数字显示，具有电能累计功能。
AC103型参数测试仪
三相测量数字显示，具有错接线列表查询功能。
AC303型参数测试仪
三相测量图形向量显示，具有错接线提示功能。
AC306型参数测试仪
三相测量彩色图形向量显示，具有错接线指示功能。 |
|
AC316型
三相多功能电力测试分析记录仪（0.5和0.2级两款） |
|
该产品俗称：
电力测试仪、变压器参数测试仪，电动机运行分析仪
、三相用电设备综合测试工仪等...... |
 产品用途

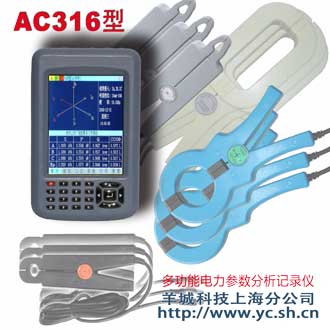

AC316型三相多功能电力测试分析记录仪
专为电力现场检测和用电管理测试设计，现场使用方便直观，可检测现场工频电路或设备的：三相电压（Ua、Ub、Uc）、
三相电流（Ia、Ib、Ic）、
三相相位（φab、φbc、φca....）、三相频率（F）、三相有功功率（ΣP）
和各相有功功率（Pa、Pb、Pc）、三相无功功率（ΣQ）
和各相无功功率（Qa、Qb、Qc）、视在功率（ΣS）
和各相视在功率（Sa、Sb、Sc）、三相功率因数（PF）等，并可实时显示电路六角向量图，
中文提示错接线结果等。广泛适用于供配电公司、电气设备制造、石油化工、钢铁冶金、铁路电气化、科研教学等部门。
功能特点
 |
钳表可拆换，量程可扩展。一机级多用，终身调钳。 |
|
|
主机、钳表柔性关连，更适合现场复杂工况环境的测量。
|
|
|
大屏幕彩色液晶显示，界面层次分明，汉字显示仪器的工作状态和测试参数，操作全汉化提示。
|
|
|
测得数据可按时间、组别保存、查询、输出、打印* |
|
|
内置高性能可充电电池组供电，可长时间使用。
|
|
|
可选配小钳表，测量至1.5mA ，并可配置数据通讯接口，实现数据电子化管理。 |
技术指标
|
|
电压量程：0 ~ 450V，分辨率：0.01V； |
|
|
电流量程：10mA ~ 10A，分辨率：0.001A； |
|
|
功率量程：
有功功率量程（P）：0 ~ 5kW（可扩至1000kW)
无功功率量程（Q）：0 ~ 5kVar（可扩至1000kVar)
视在功率量程（S）：0 ~ 5kVA（可扩至1000kVA)
功率因数量程（PF）：0.0001
~ 1.0000 |
|
|
电压、电流、有功、无功率测量准确度：0.5级或0.2级； |
|
|
相位测量： 0 ~ 360°，分辨率:0.1º
|
|
|
相位测量准确度：0.5级； |
|
|
变比测量范围：500/5（需选配件支持，订制或扩展） |
|
|
电压回路输入阻抗：>500kΩ； |
|
|
供电电源： 50Hz、40 ~ 450V |
|
|
整机功耗：交流供电≤10VA |
|
|
频率影响： 信号在 45Hz ~ 65Hz 范围内 < ±0.04% ； |
|
|
温度影响： 在-10℃ ~ +40℃ 范围内< ±50ppm； |
|
|
外形尺寸：
主机：195x120x45（mm）
重量：500g
；
钳表：195x120x45（mm）
重量：160g/只
*部分项目需选配件或外设硬件支持！ |
|
|
实用链接
短信137 0168 9331索取文档密码 |
|
——为防范不法厂商盗用，部分文件有加密——
资料下载 ：点击下载...
上述文件下载如遇问题，请提交服务邮箱索取！ |
|
同类产品： |
|
电力参数测量：
|
•AC102型单相钳形电力参数测试仪 |
链接 |
|
•AC103型三相钳表电力参数测试仪 |
链接 |
多功能电力参数测量：
|
•AC306型三相多功能电力参数测试仪 |
链接 |
|
•AC316型三相电力测试
分析记录仪 |
本页 |
|
•AC316a型三相电力测试
分析记录仪 |
链接 |
|
•AC326型三相
电能电量谐波测试仪 |
链接 |
功率测量（现场）：
|
•AC112型单相钳形功率表（现场） |
链接 |
|
•AC113型三相钳形功率表（现场） |
链接 |
|
•AC303型
三相多功能钳形功率表（现场） |
链接 |
功率测量（室内）：
电流测量：
|
•AC122型多功能钳形电流表 |
链接 |
|
•AC123型多功能双钳电流表 |
链接 |
|
|
配置说明： |
|
标配说明：
1、仪器主机1台（标准或隔离）
2、50A电流钳表3只（钳形电流互感器）
3、电压测试线1套
5、合格证1份
6、说明书1册
选配说明：
1、100A电流钳表1把（图）详细>>>
2、500A电流钳表1把（图）详细>>>
3、1000A电流钳表1把（图）详细>>> |
|
订货需知： |
|
100套内现货供应，批量生产周期22天。
可代办国家检定，检定周期15个工作日。
面向全国办理铁路、公路、航空运输≤3天 |
|
|
