产品型号:>>MG6002+

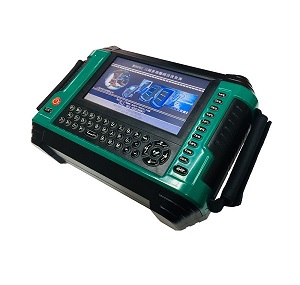

产品名称:>>MG6002+智能型三相用电检查综合测试仪

MG6002+智能型三相多功能用电检查仪 具备智能化仪器的特点(测量/存储/查询/输出/打印等功能)具备继电保护及计量二次回路接线检查及用是负荷监控等功能,广泛适用电力行业继电保护、电能计量、防窃电等部门使用,同时也适用于化工、冶金、矿山、铁路等大型用电企业使用。
【扩展功能】蓝牙无线+APP专用软件,手机同步接收数据,实现数据采集、查看、存储、分析、拍照、地理定位等功能。可使用公共网络通过QQ或微信远程发送现场实测数据,实现远程数据分析。


 主要指标
> 电压 0-500V               > 电流 1mA-10A
> 相位 0-360度              > 频率 45-65H
> 精度 0.5/0.2级            通道 3路电压/6路电流

主要特点
  • 7寸(800*480)TFT真彩色液晶显示器,图形化操作界面,可触摸屏操作也可手动按键操作,界面显示清晰直观。
  • 测量三相电压、电流、频率、有功功率、无功功率、视在功率及功率因数的分相及总和功率,并显示U-U、U-I、I-I多种相位关系,中文提示正反相序。
  • 测量结果有向量图、表格等多种显示方式,同屏显示20 多个参数,测量数据一目了然。
  • 自动判别线路负载特性,检查电力线路二次回路,自动判别三相四线及三相三线接线,指出错误位置、显示二次回路接线图及功率表达式,自动计算更正系数。
  • 负荷曲线记录及负荷波动监视功能:可测量各种用电设备在不同运行状态下对公用电网电能质量造成的波动,对电力设备调整及运行过程动态监视。
  • 波形显示及谐波分析:可测量电压/电流31次以下谐波含量、谐波幅值,直方图显示。
  • 接线仿真功能可作为培训查线的工具使用,提高现场工作人员的查线技能,仪器在不接入电压、电流信号时可根据现场数据得出相应的接线结果。
  • PT/CT设置,可将二次数据转换一次数据。
  • 电压、电流不平衡计算。
  • 矢量计算器,现场计算电压及电流矢量和。
  • 可选配3000A柔性变比钳测量低压电流互感器,显示角差,比差,判别极性。
  • 内置标准汉字库,采用拼音汉字输入方法输入汉字/字母/数字等存储内容。
  • 双电源供电:测量端直接供电和高性能锂电池供电,锂电池供电仪器可连续工作10小时。
  • 电源自动节电管理功能,可自动关机或转入休眠状态。
  • 内置存储器,能保存 4000 组测量数据,可查阅已保存的数据组及向量图。
  • 支持数据上传计算机,利用计算机对仪器数据直接进行浏览、导出、编辑、打印、备份等功能,并可导出为标准EXCEL格式文件和生成实验报告。
  • 仪器配备USB接口,通过U盘转存测量数据。
  • 仪器配备RS232接口,可与计算机联机实现数据上传,仪器数据修正。
  • 可选配微型打印机,现场打印实测数据。
  • 可选配数据采集专用软件,主机做为交流数据采集模块与计算机连机,实时采集现场数据自动绘制曲线图进行数据分析及管理。并对现场用电设备进行24小时实时数据采集并监控,检测三相负荷不平衡及负荷波动过程监测。
  • 手持式,体积小,重量轻,防脱落护腕,以防操作人员失手对仪器造成损坏。

技术指标

测量项目 量程 测量范围 最小分辨率 误差极限
交流电压 20V/200V/500V 5V~500V 0.001V ±0.5%量程
交流电流 200mA/5A/10A 1mA~10A 0.1mA
±(0.2%量程+0.3读数)
相位测量   0~360° 5V~500V
 10mA~10A
0.1° ≤±1.0°
频率测量 50Hz 45-65Hz 0.01Hz ±0.02Hz
功率测量 5V~500V / 10mA~10A 0.1W ±1.0%
工作电源 7600mAh/12V锂电池供电及PT端子借电
外形尺寸及重量
仪器主机275×200×72(mm)   重量:1.2kg(含电池)
电流钳表140x40x19 (mm)      重量:160g/把    钳口:Φ8mm

 仪器配置
1. 标准配置明细:
1) 主机1台
2) 5A钳形电流互感器3只
3) 电压测试线1套
4) 电源适配器1个
5) U盘/4G 1个
6) 产品使用说明书1份
7) 产品合格证/保修卡1张
8) 安全防水机箱1个

2. 选配件明细:
1) VMP02微型打印机
2) 备用锂电池
3) 20A钳形电流互感器
4) 100A钳形电流互感器
5) 500A钳形电流互感器
6) 1000A钳形电流互感器
7) 3000A柔性变比钳
