产品型号:>>ML860B+

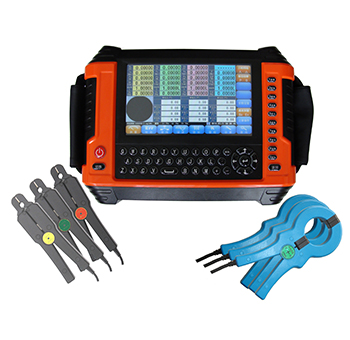

产品名称:>>ML860B+智能型低压计量装置综合测试仪

 ML860B+低压计量装置综合测试仪(又称电能电量综合测试仪)具有同步工频电力参数测量功能,可现场不断电、不拆线校验各种有功、无功电能表,自动判别电能表错误接线;可对电能计量柜的综合误差、电流互感器变比、电能质量(谐波)进行测量。ML860B+集电能表校验、电参量测试和检测电网中发生波形畸变、电压波动与闪变和三相不平衡等电能质量问题为一体的高精度测试仪器。
 ML860B+多功能电能电量综合测试仪可作为便携式标准电能表监测用电设备一次或二次走字电量,用于高能耗企业作为节能降耗专用数据采集工具,可在电能表更换时作为电能量转计装置记录换表期间用户走字电量。
【扩展功能】蓝牙无线+APP专用软件,手机同步接收数据,实现数据采集、查看、存储、分析、拍照、地理定位等功能。可使用公共网络通过QQ或微信远程发送现场实测数据,实现远程数据分析。






 主要指标
>电压  0-500V             >电流  10A/100A/500A/1000A
>相位  0-360度            >频率  45-65Hz
>谐波  2-32次              >精度  0.5级/0.2级

 主要特点
1. 配置7寸800*480点阵TFT真彩色液晶显示器,图形化操作界面,可触摸屏操作也可按键操作,界面显示清晰直观;
2. 量程自动切换功能,无需手动切换;
3. 电能表的校验方式:能够校验单、三相有功、无功电子式电能表,标准电能表、机械式电能表、机电一体电能表、预付费电能表以及多功能电能表,及电能进行4象限测量;
4. 多参数测量:测量交流电压、电流、功率、电能、频率、相位、功率因数,还可测量电压电流的幅度不对称度及相位的不对称度、波形失真度、被检表电能脉冲常数;
5. 数据和图形显示:可直观显示测量工作状态和多种测量数据。可直观显示实测电压、电流波形图、电压、电流相位矢量图、谐波成分直方图及二次回数路接线图;
6. 低压电能计量装置综合误差的实负荷测量,,以及低压CT变比、角差等多种参数测量;
7. 波形显示及谐波分析:可测量电压/电流31次以下谐波含量、谐波幅值,直方图显示;
8. 自动判别P3/P4电能表计接线接线错误,并指出错误接线位置,显示二次接线图及功率表达式,并计算更正系数;
9. 接线仿真功能可作为培训查线的工具使用,提高现场工作人员的查线技能,仪器在不接入电压、电流信号的情况下,可根据现场数据,得出相应的接线结果;
10. 误差曲线记录,显示误差曲线示意图;
11. 功率稳定度测量;
12. 负荷曲线记录(趋势记录):电压/电流/频率/功率/功率因数等数据项中任意选定4项进行记录;
13. 电能累计及走字试验功能;
14. PT/CT设置,可将二次数据转换一次数据;
15. 电压、电流不平衡计算;
16. 矢量计算器,现场计算电压及电流矢量和;
17. 仪器配备USB接口,通过U盘导出测量数据在计算机上对数据进行管理、存储、打印检测报告;
18. 仪器配备RS232接口,可与计算机联机实现数据实时传输功能;
19. 仪器配备485接口,读取多功能电能表(国标645协议)的电能数据。

 产品用途
1. 电参数测量(U/I/Φ/P/Q/S/PF/Hz);
2. 感性和容性电路负载特性判别;
3. 检测用电设备耗电量/功率测试;
4. 单、三相电能误差校验;
5. 低压计量装置综合测量;
6. 负荷曲线记录及负荷波动在线监视;
7. 可配备大电流钳表做电力线损管理数据采集;
8. 电网用电质量测量;
9. 户表接线检查,防窃电检查。

 技术指标
1. 电压测量:30-500V,分辨率0.001V,        准确度  ±0.2%  或 ±0.5%
2. 电流测量:5A钳表(过载5%In-200%In),     准确度  ±0.2%  或 ±0.5%
                      500A钳表(过载5%In-120%In) ,准确度  ±0.5%
3. 有功功率/电能测量
    钳表测量:电压 30V~500V,电流 5%In~200%In,准确度 ±0.2% 或 ±0.5%
                      电流 500A钳表(过载5%In-120%In) ,     准确度 ±0.5%
4. 无功功率/电能测量
    钳表测量:电压 30V~500V, 电流 5%In~200%In ,准确度0.5% 或 ±1.0%
                      电流 500A钳表  (过载5%In-120%In) , 准确度±1.0%
5. 相位测量:0°~359.99°,   分辨率 0.01° ,           准确度0.5°
6. 频率测量:45Hz~65Hz,  分辨率 0.001Hz ,      准确度 0.01Hz
7. 功率因数: -1.0~0~+1.0,
8. 电能脉冲:输出脉冲常数(r/kwh)18000000脉/kwh;
    被校电能表常数输入(r/kwh),设置范围:1~9999999
9. 使用环境:温度:-15℃-45℃,  湿度:≤±85%RH    无腐蚀性气体
10. 供电电源:PT借电 AC 80-480V,功耗 ≤7.5VA
      锂电池供电7400mAh,工作时间>8小时
11. 外形尺寸:275×200×72mm, 重量:1.5kg

 配置明细
1. 标准配置明细:

1)主机 1台
2)5A钳形电流互感器3只
3)500A钳形电流互感器3只
4)U盘(4G) 1只
5)电压测试线1套
6)多功能光电采样器 1套
7)脉冲输入输出线1条
8)电源适配器1个
9)使用说明书 1份
10)出厂检测报告1份
11)出厂合格证/保修卡1份


2. 选配件明细:

1)VMP02微型打印机
2)备用锂电池
3)485数据线
4)20A钳形电流互感器
5)100A钳形电流互感器
6) 1000A钳形电流互感器
7) 2000A钳形电流互感器

备注:电流钳的选用,每套主机最多可配置4套,每套电流钳之间以额定电流相差4倍为宜!
