产品型号:>>ZRT913T

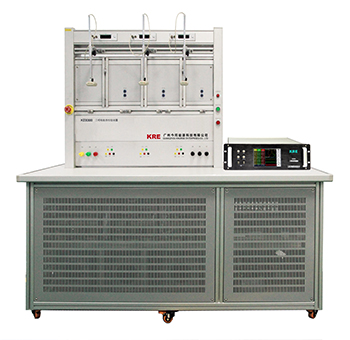

产品名称:>>ZRT913T三相电能表检定装置(标准型)

 ZRT913T系列 三相电能表检定装置专为国家电网公司或南方电网公司下属各级供电公司电能计量中心、电力科学研究院计量中心设计、开发、生产。 同时该类设备也适用于国家各级技术监督局计量测试研究院、计量检测所等部门。该类设备各类大型厂矿企业计量室也多有选用。并可为电能表生产企业设计和提供专业的调试检测设备和校验方案。



 装置等级

0.05/0.1级;

 装置结构
一体式、分体式、移动式;

 表位数
3表位、6表位、8表位、12表位、16表位、24表位、32表位、48表位;

 主要特点
1. 成套装置由:三相程控功率源(线性源)、三相多功能标准电能表、误差计算器(嵌入式)、 脉冲及光电信号接收及处理器系统、多绕阻隔离PT(选配)、多表位测试架(挂表架)、装置操控软件、计算机及外设(打印机、条扫描枪等)组成;
2. 装置有三种结构:一体式、分体式、移动式。均采用全质专用铝镁合金型材结构,轻巧牢固,美观耐用。校表工位从3表位到96表位均可满足国家规程的要求(校验工位标准型式有:3表位、6表位、8表位、12表位、16表位、24表位、32表位、48表位)

3. 装置配套软件可按用户要求和习惯按模块定制。软件操作简单,可预设电能表检定方案(基本误差测量,潜动、启动试验、正反向有功电能无功电能误差,以及标准偏差测试、24小时变差测试等)和影响量试验方案。按选定的检定方案自动检定电能表。检定结果可按多种方式随时存储、查询和打印测量数据。并可按照用户要求实现网络化管理;
4. 电能表影响量试验功能:PC机校验可按规程要求设定影响量试验方案,分别完成频率影响、电压影响、电压短时中断影响,电压逐渐变化影响等试验。并可进行谐波影响试验,PC机校验可按规程要求设定谐波影响试验方案,电压电流可分别输出或同时输出2~21次标准谐波,奇次谐波、偶次谐波、次谐波,谐波分量可设置;
5. 装置还可进行多常数校验和常数校核:PC机校验可同时检定相同电流、电压、接线方式,不同常数、不同等级的多只电能表,并对电能表常数对行校核。在方案设置中,设定第一表位的校验圈数后,其余表位自动按常数调整,并保证校验时间的一致性;
6. 装置还具有电能表计度器示值误差和计度器组合误差测试功能;
7. 装置能通过计算机预设检定方案,实现机械表自动对标,全自动完成校验,并出具检测报告;
8. 装置具有标准电能表标准高低频电能脉冲输出接口,以方便装置周检

9. 装置具有快速保护和报警功能,电压短路或电流开路时自动保护并报警
10. 装置支持条形码输入,提高录入效率(需条码扫描枪支持)
11. 具有手动操作功能(需安卓系统终端-平板电脑或手机的支持)
12. 可配备零线电流测试功能(选配)
13. 可配备功耗测试仪,实现电能表功耗测量功能(选配)
14. 可配备多串口通信系统,实现计算机与被检表的并行通信(选配)
15. 可配备倾斜影响试验工位(选配)。

 产品用途
1. 检定电磁式、电子式三相电能表的基本误差(准确度);
2. 检定电磁式、电子式三相电能表的潜动、启动误差;
3. 检定电磁式、电子式三相电能表的标准偏差、24小时变差;
4. 检定电磁式、电子式三相电能表的计度器误差、计度器组合误差;
5. 检测电磁式、电子式三相电能表电压、频率、谐波、逆相序、电压不平衡等影响量引起的改变量;
6. 校核电能式、电子式三相电能表的常数。

 技术指标


仪器配置明细
1. 标准配置明细:
1) 三相程控功率源1台(线性源,0.1级或0.05级可选)
2) 三相多功能标准电能表1台(0.05级)
     i.     出厂检测报告
     ii.    说明书1册
     iii.   合格证1份
     iv.   铝合金箱1个
     v.    高频测试线1条
     vi.   电源线1条
3) 测试表架(挂表架)
4) 误差处理系统1套(嵌入式)
5) 电流测试线1套(配置方便接线盒时不含)
6) 电压测试线1套
7) 脉冲信号线1条
8) 数据通讯线1条
9) 装置电源线1条(标配三相四线T4-25A插头)
10) 电能表检定装置操作及数据处理系统1套(标准版)
11) 计算机1台(国产主流品牌、规格)
12) 打印机1台(国产主流品牌、规格)
13) 说明书1册(含操作手册1份,简易维护手册1份、电子版1份)
14) 出厂测试报告1份
15) 合格证1份
16) 装箱清单1份
17) 包装方式:内纸外木箱(防雨)
18) 运输方式:汽车运输
19) 上门安装调试培训(3天/次,含安装报告1式两份)

2. 选择配置明细:
1) 手控键盘1只(国产,平板电脑)
2) 光电采样器(国产,按表位数配置)
3) 电脑桌椅1套(国产)
4) 条码扫描枪1只(国产)
5) 多绕组隔离PT 1只(用于单相电能表校验,按表位数确定规格)
6) 功耗测试仪1台(国产)
7) 多窜口集线器(国产,按表位数确定规格)
