产品型号:>>MG6002W-3

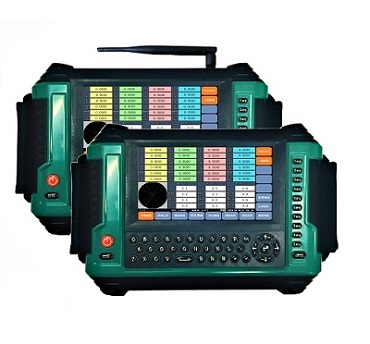

产品名称:>>MG6002W-3多功能无线相位安表（双机）
MG6002W-3型 多功能无线相位伏安表 是专为变电站作为并网核相，测试继电保护二次回路系统，差动保护各组CT之间的相位关系，变压器的接线组别，同时测量线路不同检测点的电压、电流、相位、功率，功率因数、频率的专用测量仪器。整套仪器采用双机双无线，双机无线同步测量数据，主机与安卓手机蓝牙无线同步传输数据，三相主从机均为7寸彩色液晶屏，主从机均可单独使用也可联机使用。
【显示参数】UA\UB\UC\IA\IB\IC\ΦUAUB\ΦUBUC\ΦUCUA\ΦUAIA\ΦUBIB\ΦUCIC\PA\PB\PC\P\QA\
QB\QC\Q\SA\SB\SC\S\CosA\CosB\CosC\Hz；Ua\Ub\Uc\Ia\Ib\Ic\ΦUaUb\ΦUbUc\ΦUcUa\ΦUaIa\
ΦUbIb\ΦUcIc\Pa\Pb\Pc\P\Qa\Qb\Qc\Q\Sa\Sb\Sc\S\Cosa\Cosb\Cosc；ΦUAUa\ΦUBUb\ΦUCUc\
ΦIAIa\ΦIBIb\ΦICIc\ΦUaUA\ΦUbUB\ΦUcUC\ΦIaIA\ΦIbIB\ΦIcIC
QB\QC\Q\SA\SB\SC\S\CosA\CosB\CosC\Hz；Ua\Ub\Uc\Ia\Ib\Ic\ΦUaUb\ΦUbUc\ΦUcUa\ΦUaIa\
ΦUbIb\ΦUcIc\Pa\Pb\Pc\P\Qa\Qb\Qc\Q\Sa\Sb\Sc\S\Cosa\Cosb\Cosc；ΦUAUa\ΦUBUb\ΦUCUc\
ΦIAIa\ΦIBIb\ΦICIc\ΦUaUA\ΦUbUB\ΦUcUC\ΦIaIA\ΦIbIB\ΦIcIC
【扩展功能】蓝牙无线+APP专用软件，手机同步接收数据，实现数据采集、查看、存储、分析、拍照、地理定位等功能。
主要指标
> 电压 0-500V > 电流 1.5mA-10A
> 相位 0-360度 > 频率 45-65Hz
> 精度 0.5级/0.2级 > 通道 主机3路电压/6路电流、 从机3路电压/6路电流
主要特点 > 相位 0-360度 > 频率 45-65Hz
> 精度 0.5级/0.2级 > 通道 主机3路电压/6路电流、 从机3路电压/6路电流
- 主从机均为7寸800*480点阵TFT真彩色液晶显示器，图形化操作界面，可触摸屏操作也可按键操作，界面显示清晰直观。
- 量程自动切换功能，无需手动切换。
- 多种接线方式测量：可在单相、三相 Y/Δ等各种接线方式。
- 测量交流1-3路交流电压、电流、功率、频率、相位、功率因数，低压CT变比及角差等多种参数。
- 自动判别P3/P4电能表计接线接线错误，并指出错误接线位置，显示二次接线图、功率表达式，并计算更正系数及追补电量。
- 负荷曲线记录（趋势记录）：电压/电流/频率/功率/功率因数等数据项中任意选定4项进行记录。
- 可进行电压质量不平衡计算。
- 矢量计算器，计算电压及电流矢量和，计算中性线计算电流值。
- 可设置PT、CT通过二次侧测量，转换成一次侧数据。
- 能保存 4000 组测量数据，可查阅已保存的数据组及向量图。
- 双电源供电：交流测量端80V-450V直接供电，内置大容量2200mAh×2组/7.4V锂电池供电。
- 内置标准汉字库，可输入汉字/字母/数字等存储内容。
- 仪器配备USB接口，通过U盘直接导出测量数据在计算机上进行管理，利用上位机管理软件对仪器数据进行浏览、编辑、打印(A4幅面) 标准格式试验报告、备份等功能。
- 对现场用电设备进行24小时实时数据采集并监控，检测三相负荷不平衡及负荷波动过程监测，显示电压偏差、不平衡率。
- 主从机联机操作，可实现以下功能：
- 从机可单机使用测量电压、电流、相位、有功功率、无功功率、功率因数等电参数。
- 主机与从机联机，同步测量变电站内二次回路同一线路中不同两个测量点的六路电压、六路电流、相位、功率等参数或表箱到户线路的数据比对排查，主从机无线数据传输距离200米以内。
- 主机可接收从机无线传输的所有同步测量数据，主机可同时查看室内室外不同测量点的所有数据，向量图，并进行线路核对，极性判别。
- 主机与从机均可单独使用，也可连机双机同步测量，连机工作模式有单机、双机两种工作模式。
- 主从机联机可测量两圈变两圈变Y/Y、Y/△二次线路：主机同屏显示六路电压、六路电流、相位关系、双向量图显示。
- 选配功能：蓝牙无线+智能APP专用软件
- 可在安卓手持终端机上实现数据采集、存储、查看、分析。
- 专用APP系统软件适用性强，适用于所有安卓手机，图形化中文界面、触摸操作。数据存储量大，存储数据包括电压、电流、相位、功率、功率因数、向量图、二次回路接线图等测试数据。
- 具有数据查询管理功能，对已存储的包括电参数、向量图、接线图等测试数据进行查阅。
- 基于android系统手持终端的APP应用软件功能更强大，终端掌机可用于调查取证功能(拍照、录像、定位)等功能。
