产品型号:>>ZRT913A+

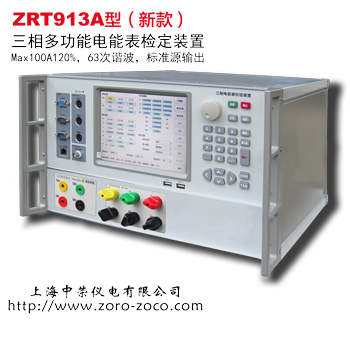

产品名称:>>ZRT913A+便携式三相电能表检定装置

 便携式多功能三相电能表检定装置  8寸彩色触摸液晶屏,装置均为表源一体的装置,电压、电流的输出范围较宽,同时检定三块同型电能表,可以对电能表的基本误差、潜动、起动、标准偏差等检定项目进行自动或者单步手动检定,自动检定时的检表方案用户可根据具体需求来设置。可对电能表进行电压、频率、谐波、逆相序、电压不平衡等影响量引起的改变量试验。进行电能表型式试验中的相位触发和脉冲串触发等特殊波形试验。自带恒温晶振,可以对电能表的日计时误差进行检测。支持DLT-645(2007)通讯规约,可完成需量示值误差、需量周期误差、时段投切误差、费率时段电能示值误差等各种多功能试验项目。可输出2-63次谐波,作为谐波源来进行使用。
 主要指标:电压:57.7V、100V、220V、380V, 电流0-100A,
 表位数量:3表位
 精度等级:0.05级




 主要功能
  1. 8寸彩色触摸液晶显示屏,中文界面显示,功能菜单触屏操控,操作简单方便;
  2. 可同时校验1-3块同类型相同常数的电能表;
  3. 装置均为表源一体的装置,电压、电流的输出范围较宽,电压最大量限为380V,电流量限为50mA-100A。
  4. 可以对电能表的基本误差、潜动、起动、标准偏差等检定项目进行自动或者单步手动检定,自动检定时的检表方案用户可根据具体需求来设置。
  5. 可以对电能表进行电压、频率、谐波、逆相序、电压不平衡等影响量引起的改变量试验。
  6. 可以进行电能表型式试验中的相位触发和脉冲串触发等特殊波形试验。
  7. 自带恒温晶振,可以对电能表的日计时误差进行检测。
  8. 支持DLT-645(2007)通讯规约,可完成需量示值误差、需量周期误差、时段投切误差、费率时段电能示值误差等各种多功能试验项目。
  9. 可输出2-63次谐波,作为谐波源来进行使用。
  10. 显示谐波输出的幅度及相位的数值,谐波波形图,棒状图三种显示模式;
  11. 可存储1000个检表记录,对存储的检表记录进行管理;
  12. 仪器配备以太网口、RS-232(COM1)用于与PC联机操作,RS-485(COM2、COM3)用于接被检电能表对应端口。
  13. USB接口:方便用户使用鼠标、键盘,或者使用U盘来与PC交换数据。
  14. 可以检定的电能表包括:单相有功电能表、三相三线有功电能表、三相三线复合表、三相四线有功电能表、三相四线复合表、三相三线正弦无功电能表、三相四线正弦无功电能表、二元件60度无功电能表、二元件90度无功电能表、三元件90度无功电能表。

 技术性能指标

1. 交流电压输出
交流电压输出量限: 100V、220V、380V
调节范围:(0~120)%RG,RG为量限,下同
调节细度:0.01%RG、0.1%RG、1%RG、10%RG可选
稳  定  度:0.01%/2min
失  真  度:≤0.2%(非容性负载)
输出最大负载:每相20VA
测量准确度:0.05%RG
2. 交流电流输出
交流电流输出量限:50mA、200mA、1A、5A、50A、100A
调节范围:(0~120)%RG,RG为量限,下同
调节细度:0.01%RG、0.1%RG、1%RG、10%RG可选
稳  定  度:0.01%/2min
失  真  度:≤0.2%(非容性负载)
输出最大负载:120VA(100A档位,120%输出)
测量准确度:0.05%RG
3.  功率输出
功率输出稳定度:0.01%RG/2min
有功、无功功率测量准确度:0.05%RG
4.  相位输出
输出调节范围:0°~360°
输出调节细度:10°、1°、0.1°、0.01°可选
分  辨  率:0.01°
测量准确度:0.05°
5.  功率因数输出
调节范围:-1 ~ 0 ~ +1;   测量分辨率:0.0001;  测量准确度:0.0005
6.  频率输出
调节范围:40Hz ~70Hz
输出调节细度:1Hz、0.1Hz、0.01Hz、0.001Hz可选
分  辨  率:0.001Hz
准  确  度:0.002 Hz
7.  谐波设置
谐波次数:2~63次;   谐波含量:0~40%;
谐波相位:0°~359.99°
谐波设置误差:2~31次: ≤±0.1%,  32~63次: ≤±0.2%
8.  电能误差测量
有功电能基本误差限:
±0.05%RD(电压 40V~380V,电流0.02A~120A,PF≥0.5)
±0.1%RD  (电压 40V~380V,电流0.01A~0.02A,PF=1)
无功电能基本误差限:
±0.1%RD (电压 40V~380V,电流0.02A~120A,PF≥0.5)
±0.2%RD (电压 40V~380V,电流0.01A~0.02A,PF=1)
9.  标准晶振技术指标
频率准确度:±0.5ppm,出厂时校准(25℃)
频率稳定度:±0.1ppm,-20℃~+70℃
10. 一般性参数
电       源:  交流220V±15%   50Hz~60Hz
电源功耗:  60VA-1600VA
工作环境:  20℃~30℃,相对湿度≤85%      存放环境:  -20℃~50℃
尺       寸:  600(深)× 440(宽)× 264mm(高)    重量:45kg
 产品配置明细
1. 主机  1台
2. 挂表架  1付
3. 电流测试线 1套
4. 电压测试线  1套
5. 光电采样器   3只
6. 脉冲输入信号线   3条
7. 脉冲输出线  1条
8. 电源线   1条
9.  数据管理软件  1份
10. 出厂检测报告    份
11. 使用说明书   1份
12 .产品合格证  份
13. 专用铝合金便携箱   1只
