 双钳数字相位表用途
该仪器专门用于电力供用电部门二次回路接线现场检查的高精度仪器。适用于电能计量、用电检查、电力稽查、装表接电和继电保护、差动检测、启动试验等部门。该仪器也是数字式相位伏安表的升级换代产品，是电力系统各部门的必备仪器之一。
点击这里返回新版>>>
|
双钳相位伏安表我们公司生产有4款，分别是：智能式、多功能、全自动、手持式。
全自动：主要表现在仪器不需要设定量程，也无需在测量过程中切换，仪器可自动识别现场工况范围，不经人工干预即可测量现场准确数据。
仪器简称：相位伏安表、数字型双钳相位伏安表等，国家电网公司技术规范ID：3118-50009847-00001，3106-500009847-00003，3104-500009847-00001，3111-500009847-00003 |
双钳数字相位表使用场景
-
检测继电保护二次回路电压与电流之间相位关系；
-
检测电能计量回路正确与否，为判断电度表运行快慢提供依据；
-
电参数测量(U/I/Φ/P/Q/S/PF/Hz)；
-
测量三相电力线路正反相序；
-
感性和容性电路的判别；
-
检查变压器接线组别；
-
并网核相使用；
-
作为漏电流表使用等。
点击这里返回新版>>>
双钳数字相位表概述
该款电工仪表是我们公司经典产品之一，专为现场测量电压、电流及相位而设计的一种低价位便携手持式双通道输入测量仪器。用该表可以很方便地在现场测量U-U，I-I及U-I之间的相位，判别感性容性电路及三相电压的相序,检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路，测量U1U2之间相位时两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。
点击这里返回新版>>>

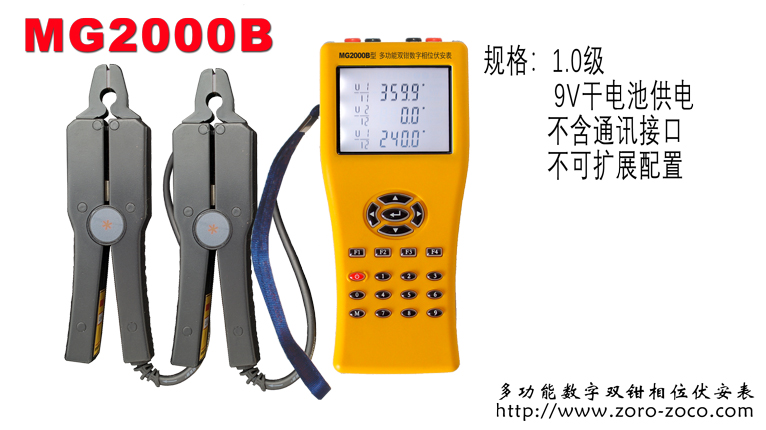

MG2000B型 双钳数字相位
伏安表的功能特点
-
采用65×50液晶显示屏，高亮度背光，一屏显示3组数据，界面直观清晰。
-
直接功能键操作，无须换档自动切换量程。
-
测量电压、电流真有效值及U-U、U-I、I-I的相位，实时测量有功功率、无功功率、视在功率、功率因数、频率等电参数。
-
双通道对称设计,相互绝缘,安全可靠,
可检测判别变压器的接线组别，测U-U相位值时,两电压输入回路绝缘隔离,不会造成被测线路短路以至烧毁仪表。
-
锂电池供电，关闭背光灯可连续工作18小时，开启背光灯可连续工作8小时，具欠电指示。
-
电流幅相特性平坦,可在5mA-10A或1mA-5A范围内准确测量相位。
-
配尖嘴型钳形电流互感器，测量精度高，抗干扰能力强，在排线密集的场合使用尤其方便。
-
内置存储器，能保存60组测量数据，可查阅已保存的数据组。
-
可选配数据管理软件，将测量数据上传至 PC 机，自动生标准报表（含向量图）打印存档。
-
仪器配备打印输出接口，配备微型打印机VMP02可在线打印检测数据。
-
仪器使用简单、操作方便非常适用于各电力院校做为接线判别培训工具及教学仪器使用。
-
仪器具有自动节电管理功能，自动识别工作状态，操作时不关机，无人使用时可自动关机。
-
超小流线型结构，防脱落腕带设计，手持式，体积小，重量轻。
点击这里返回新版>>>
MG2000B型 双钳数字相位
伏安表技术指标
 |
电压量限：20V/200V/500V
测量范围：3V～600V
误差极限：±1.0%量程，特配：±0.5%量程
最小分辨率：0.001V |
|
|
电流量限：200mA/5A/10A
测量范围：5mA～20A
误差极限：±(0.5%量程+0.3%读数)，特配：±(0.2%量程+0.3%读数)
最小分辨率：0.1mA |
|
|
相位量限：O~360º
误差极限：5mA~10mA ±3º，10mA~10A
±1º
最小分辨率:0.1º |
|
|
频率测量：50Hz
测量范围：25~65Hz
误差极限：土0.02Hz
最小分辨率：0.01Hz |
|
|
功率测量：3V~600V/5mA~10A
误差极限：土1.0%
最小分辨率：0.1W |
|
|
采样速率 2~3次/秒 |
|
|
显示位数:3½ |
|
|
工作电源：9V干电池供电 |
|
|
体积和重量：
主机：186×86×42mm，重量：260g(含电池）
钳表：140×40×19mm，重量：160g每把，钳口：Φ8mm |
|
|
上述技术指标以合同签署时确认的为准。 |
点击这里返回新版>>>
|
MG2000B型 双钳数字相位表
成套配置说明： |
|
序号 |
标准配置件：名称/规格/图文链接
|
数量 |
|
1 |
仪器主机（标准/隔离） |
1台 |
|
2 |
5A电流钳表（钳形电流互感器（图） |
2只 |
|
3 |
电压测试线（图） |
1套 |
|
4 |
附件短接线（图） |
1个 |
|
5 |
电源适配器 |
1包 |
|
6 |
产品使用说明书 |
1册 |
|
7 |
合格证/保修卡 |
1份 |
|
8 |
便携式工具箱（或工具包） |
1个 |
|
序号 |
可选配
置件：名称/规格/图文链接
|
数量 |
|
1 |
20A、100A、500A电流钳（钳形电流互感器） |
可选 |
|
备注： |
1）成套仪器配置有ABS便携工具箱
（或工具包，具体以实物为准）2）外包装为国标瓦楞纸箱，每箱1件。 |
|
MG2000B型 双钳数字相位
伏安表资料下载 ：点击下载... |
|
——为防范不法厂商盗用，部分文件有加密——
|
|
|
|
双钳式数字相位表遵循的国家标准、规程、规范
-
GB/T
13978-2008 《数字多用表》国家标准（替代GB/T
13978-1992)
JJG440-2008《工频单相相位表》国家计量标定规程
JJG124-2005《电流表、电压表、功率表及电阻表》国家计量检定规程
JJG1587-2016《数字多用表校准规范》国家计量技术规范
