 产品概述

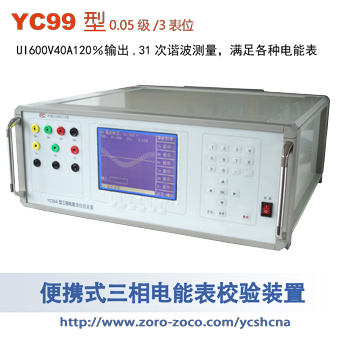

YC99A系列便携式三相电能表校验装置是
一款专门用于校验、检验、检测、检定各种三相电能仪表的设备，也可用于各种用电管理终端的检测，还可用于PDU、DYU电测量管理终端的检测。
YC99A系列便携式三相电能表校验装置是由我公司独立开发的程控功率源（信号源）、标准电能表、误差计算器和相关接口、配件、外设、应用软件等组成的一款高度集成化的、表源一体的、拥有多种测试功能的程控设备；
YC99A系列便携式三相电能表校验装置不但是一款校验装置，也是一款集多种输出功能于一体的程控功率源。根据不同的配置，可分别适用于电能表校验
、用电管理终端测量、交流采样试验、谐波测试等。是目前国内较轻便的含有程控功率源的便携式三相电能表校验装置。
产品用途
YC99A系列便携式三相电能表校验装置广泛应用于供电公司电能计量中心、电厂计量室、厂矿企业计量室或能源管理部门、电力表计设备生产企业的研发部门、生产部门和计量部门。
他不但具有大型装置类产品所具有的所有试验功能，而且其扩充功能还能满足不同用户的特别需求（如：31次六相谐波、闭环输出等），独特的闭环输出功能更是将程控功率源、程控标准源和电子式标准功率表的各自特点发挥到了极致，在目前同类产品中性能价格比处于先
进水平。
技术特点
 |
可同时自动检验3只三相(或单相)电能表,表的最大电流可达40A,能自动找黑标记。
|
|
|
同时检验的3只表,可有不同的电能表常数。
|
|
|
对多功能电能表特有的石英晶振频率(或者晶控开关时间如秒信号)、需量周期、需量示值的误差等也能测定。
|
|
|
可输出含有2～31次谐波的畸变波,谐波个数、次数、幅度以及谐波对基波的相位均可程控。
|
|
|
在测量电压、电流、有功功率时,其准确度为0.05级。由于装置内还设有高于60kHz工作频率的数字/频率转换器（DFC）和可程控切换的多个电流量程,所以在测量电能时的准确度也能保证为0.05级。
|
|
|
设有USB接口和RS-232接口。通过上位机软件,由PC控制本装置可进行自动检验,并对结果进行处理和管理。
|
|
|
装置内有通用的三相三线/四线有功、无功电能表的自动检验程序,还可按用户选定的负荷点自动检验。
|
|
|
设有大容量的非易失性存贮器,可存贮500块被检表的检测原始数据,以供查阅和上传。
|
技术指标：
|
|
交流电压量程：57.7V、100V、220V、380V，细度：0.01%，
范围：0~120%；
|
|
|
交流电流量程：
0.1A、1A、5A、10A、20A、40A，细度：0.01%RG；
范围：
0~120%；（40A档除外，Max40A）
|
|
|
相位： 0~360°
细度：0.01º
|
|
|
频率： 45Hz~65Hz
细度：0.002Hz
|
|
|
功率稳定度：
0.02%；
|
|
|
波形失真度：
≤0.5%；
|
|
|
电压输出容量：≥20VA
|
|
|
电流输出容量：≥30VA
|
|
|
装置综合误差： E≤±0.05% 或
E≤±0.1%
|
|
|
装置标准偏差估计值：S≤0.04%
|
|
|
电源：AC180~250V，50Hz
|
|
|
尺寸：长460mm×宽450mm×高175mm
|
|
|
重量：20Kg
|
|
|
**装置_在电能计量检测设备中特指含有程控功率源的设备！ |
|
|
国家计量院检定证书： |
|
证书：由华东国家计量中心出具
时间：15个工作日
费用：2500~4500元（特检另议）
报告：电子证书（纸质报告需100元）
加急：10个工作日内
翻译：可出具英文证书
格式：检定报告、校准证书、检测报告
首检：仪器首次使用前应完成检测，并由国家计量院发给合证书后方使用
年检：参照国家计量规范，仪器应每年例行检测1次，重要的需半年1次
备注：上述费用均由计量院收取，我公司免费提供代送检服务。 |
|
配置明细: |
|
标准配置：
1、仪器主机1台
2、挂表架1付
3、电流测试线1套
4、电压测试线1套
5、光电信号转换器1只
6、电子脉冲信号线1条
7、辅助键盘1只
8、数据通讯线1条
9、数据管理软件（U盘）
10、出厂检测报告
11、出厂合格证
12、说明书
13、备件（保险管等）
14、便携式铝合金工具箱
选配功能： 选配功能及附件明细： 1）移动工作台(套） 2) 仪修工作台(套）
3）附件收纳箱(套）
4）数字电表测试线(套）
5）控制及输出套件(套） 6) 耐压试验功能套件(套） |
|
