产品用途

专门用于供电公司用电检查部门PT二次回路电压降的测量，并具有二次回路负荷测量功能。

产品概述

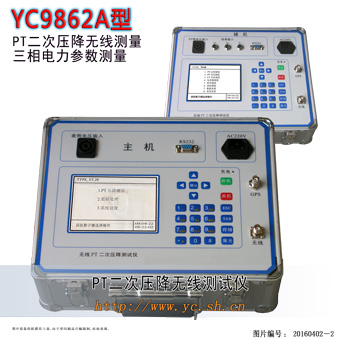

PT二次回路压降／负荷测试仪是新型的高技术产品。采用优秀的RISC结构型单片机Atmega128作为微处理器和复杂的可编程逻辑器件ATF1508， 320×240点阵大屏幕液晶显示器，全中文界面，按接线方式显示接线示意图，读数直观，测量迅速，是专业的PT二次回路压降/负荷测试仪和专业的在线负荷测试仪的完美结合，各项指标都达到了国内的先 进水平。 该产品具备计算机联机功能，可实现数据与上位机管理软件的上传、下载等操作，可以事先在计算机上输入被测的基本信息下载到仪器上 ，简化现场的操作，实现计算机管理自动化。 本产品可用于在线测试三相三线以及三相四线的PT二次回路压降、在线测试PT二次回路负荷（同时测量压降和负荷，减小分别测量带来的误差）、在线测试电流互感器二次负荷。作为高精度的工频小电压正交矢量测试仪器，还可用于校验电压互感器的误差，测量小电压矢量等。 仪器机箱设计体积小、重量轻、携带方便，非常适合于现场校验，可广泛地应用于各互感器厂、电力部门和省、市、县各级计量部门。

功能特点

²     采用320×240点阵大屏幕液晶显示器，视角大，自带背光照明，在任何环境下均可清晰显示；

²     全中文状态显示及详细的操作提示，按接线方式显示接线示意图，字体清晰美观；

²     PT 端及Wh 端的电压、比差、角差、压降、综合误差、电导、电纳等数据同屏显示，读数非常直观；

²     采用16位高精度的A/D转换器，保证足够的分辨率、精度和稳定性；

²     可实现全自动测量和单相测量，并且存储200组测量数据，保存10年；

²     具有RS-232C标准串行通讯接口，在计算机上输入所要检定设备的基本信息，下发给仪器简化现场检定；仪器可通过RS-232C串口，将现场测量的结果上传给计算机；

²     接线方便，采用专用电缆插头，极大的减少了人为接线失误，大大提高测试人员工作效率；

²    体积小、重量轻，是真正的便携式二次回路压降/负荷测试仪。

²     能在三相三线、三相四线、单相及零位校准等方式下进行全自动测量；

²     具有接线错误判断功能，超测量范围报警功能；

²     测量过程中量程自动切换，实现全自动测量；

²     便于携带，具有防磁、抗震、防静电性能，EMC符合GB/T17215-中的规定。电池供电、外部供电和PT电源供电方式可选；

²     测量结果（比差、角差、合成压降、综合误差等参数）同屏显示；

²     具有测量结果数据存贮功能、数据容量200组，且仪器断电后数据保存时间10年；

²     具有通讯功能，能将被测互感器信息下载到测试仪，测量数据上传到电能计量管理系统；

²     具有仪器故障自检和报警功能；

²     具有欠压、过压、过流保护功能。

技术指标
